В обширной области электронной инженерии существует малоизвестное, но четко выраженное «классовое разделение»: инженеры, работающие с постоянным током, смотрят на цифры на вольтметре, инженеры, работающие с низкочастотными сигналами, обращают внимание на колебания формы сигнала на осциллографе, но как только вы попадаете в область радиочастот (РЧ), правила мгновенно переписываются — здесь люди смотрят только на энергию.
Многие люди, впервые столкнувшись с радиочастотами (РЧ), приходят в замешательство: почему инженеры-радиочастотники почти никогда не измеряют напряжение и ток? Потому что приборы недостаточно точны? Ответ — нет. Правда еще более шокирующая: в РЧ-диапазоне традиционное понятие «напряжение» полностью утратило свою актуальность из-за ограничений физического масштаба. Если вы все еще пытаетесь понять сигналы 5G или микроволновую передачу, используя классическую логику «провод — это точка соединения», то вы, возможно, все еще застряли в электрической эпохе XIX века и еще не достигли порога современной связи.
Чтобы понять уникальность мира радиочастот, мы должны представить первую лежащую в его основе логику: коллапс модели с сосредоточенными параметрами .

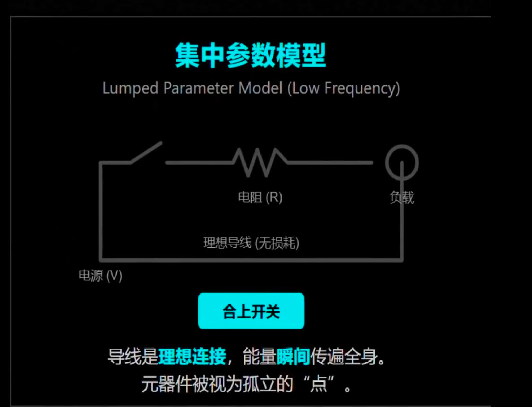

В низкочастотных цепях мы обычно рассматриваем компоненты как идеальные «точки», а провода как идеальные соединения с нулевым импедансом. Резисторы — это просто резисторы, конденсаторы — это просто конденсаторы, и энергия, кажется, мгновенно распространяется по всей цепи. Это предположение лежит в основе классической модели с сосредоточенными параметрами, которая идеально работает на низких частотах.

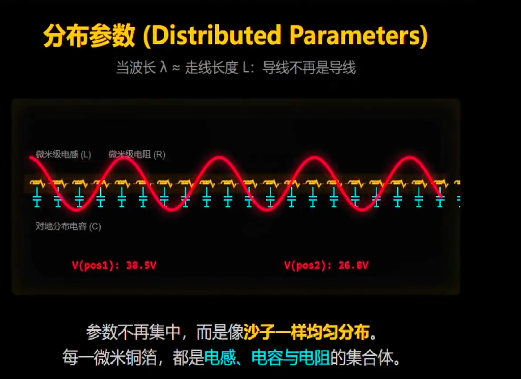

Однако по мере увеличения частоты сигнала и уменьшения длины волны до размеров, сопоставимых с дорожками печатной платы, физические законы резко меняются. На этом этапе провод перестает быть простым проводником; он превращается в совокупность распределенных параметров . Каждый микрометр медной фольги одновременно обладает крошечной индуктивностью, емкостью относительно земли и сопротивлением, создаваемым скин-эффектом. Эти параметры больше не сосредоточены в каком-либо конкретном компоненте, а равномерно распределены по всему пути, подобно песчинкам.
Дополнительное пояснение : это похоже на переход от модели передачи "от точки к точке" к модели "рассеянной передачи по пути". В радиочастотных цепях невозможно найти конкретную "точку" для измерения напряжения, поскольку энергия резонирует по всему пути в виде электромагнитного поля. Любая попытка определить напряжение в определенной точке подобна попытке определить точную высоту одной капли воды в бурном море — сложная и физически бессмысленная задача.
Поскольку параметры распределены, этот провод больше не называется проводом; у него есть более сложное название — линия передачи . Это второй ключевой термин в области радиочастот (РЧ).

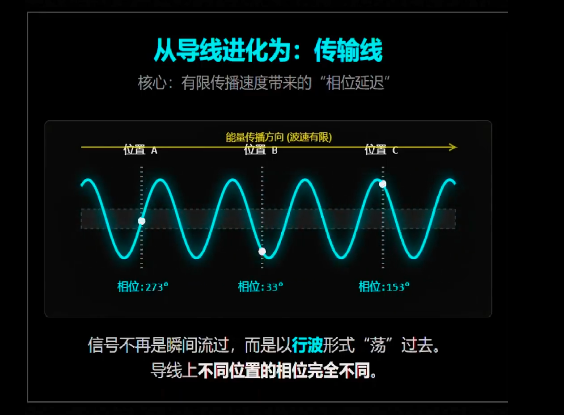

В линии передачи сигнал не «течет» подобно воде, а «колеблется» как бегущая волна . Поскольку электромагнитные волны имеют ограниченную скорость распространения, фаза в разных точках проводника совершенно различна. Согласно теории линий передачи, напряжение в любой точке проводника фактически представляет собой векторную суперпозицию падающей и отраженной волн.

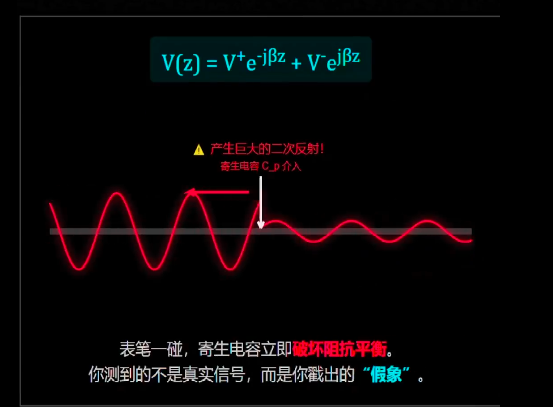

Это приводит к фатальной проблеме: при использовании щупов мультиметра или осциллографа для измерения паразитная емкость самих щупов мгновенно нарушает баланс импеданса линии передачи, вызывая сильное вторичное отражение. Другими словами, вы измеряете не реальный сигнал, а иллюзию, созданную вашим «толчком» .
Поскольку напряжение и ток стали непредсказуемыми иллюзиями, суждено ли радиочастотной технике погрузиться в мистицизм? Конечно, нет. Мы должны поблагодарить группу блестящих инженеров из лабораторий Hewlett-Packard в 1960-х годах, в первую очередь Кенджи Курокаву. Они поняли, что традиционные электрические параметры зашли в тупик перед лицом радиочастот, и поэтому внедрили революционный, преобразующий подход .
Их логика проста и примитивна: поскольку напряжение — неточный показатель, мы можем вообще его не измерять, а просто измерять поток энергии .

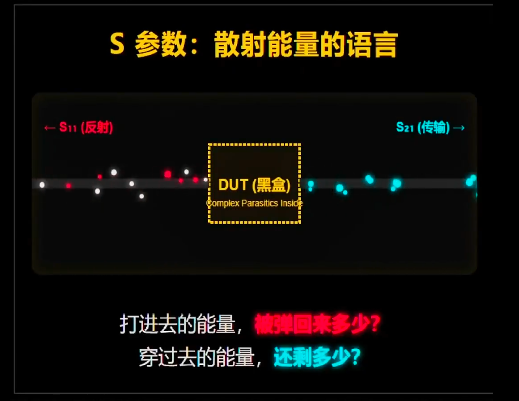

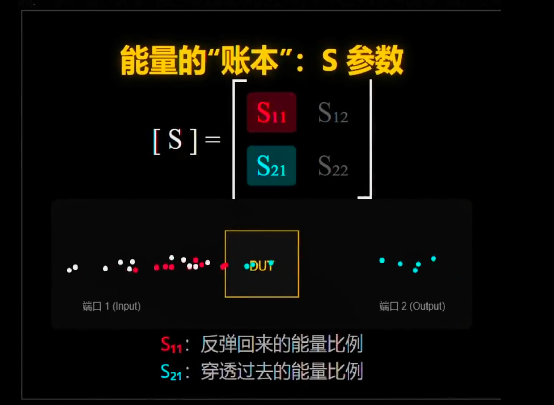

Исходя из этой идеи, они определили совершенно новый язык — S-параметры (параметры рассеяния) . S-параметры заключают в себе все сложные эффекты распределенных параметров внутри «черного ящика». Вместо вопроса «каково напряжение?», они напрямую спрашивают: «Какая часть введенной энергии отразилась обратно? Какая часть переданной энергии осталась?»
Углубленный анализ : Появление S-параметров знаменует собой важный шаг в радиочастотной (РЧ) технике, освобождая ее от «болота теории поля» и открывая эру количественно измеримых и проектируемых технологий. Оно преобразует сложные задачи электромагнитного поля в простые соотношения энергии портов, напрямую положив конец «мистической эре» РЧ и открыв двери для современных технологий связи, радаров и даже 5G/6G.
От напряжения до энергии, от сосредоточенных параметров до распределенных параметров, от точек измерения до портов сканирования — радиочастотная техника представляет собой не просто модернизацию технологий, а фундаментальный скачок в мышлении.
В мире высоких частот мы должны отбросить интуитивные представления эпохи низких частот и принять сущность электромагнитных полей. S-параметры — это не просто инструмент, а философия: когда мы не можем точно контролировать детали, мы можем постичь сущность системы посредством макроскопического закона сохранения энергии .
В следующей части мы углубимся в специфическое математическое значение S-параметров, раскрыв секреты, скрытые внутри этого «черного ящика», который так любят инженеры-радиочастотники. Следите за обновлениями!
