Введение: Когда низкочастотная логика рушится в высокочастотном мире

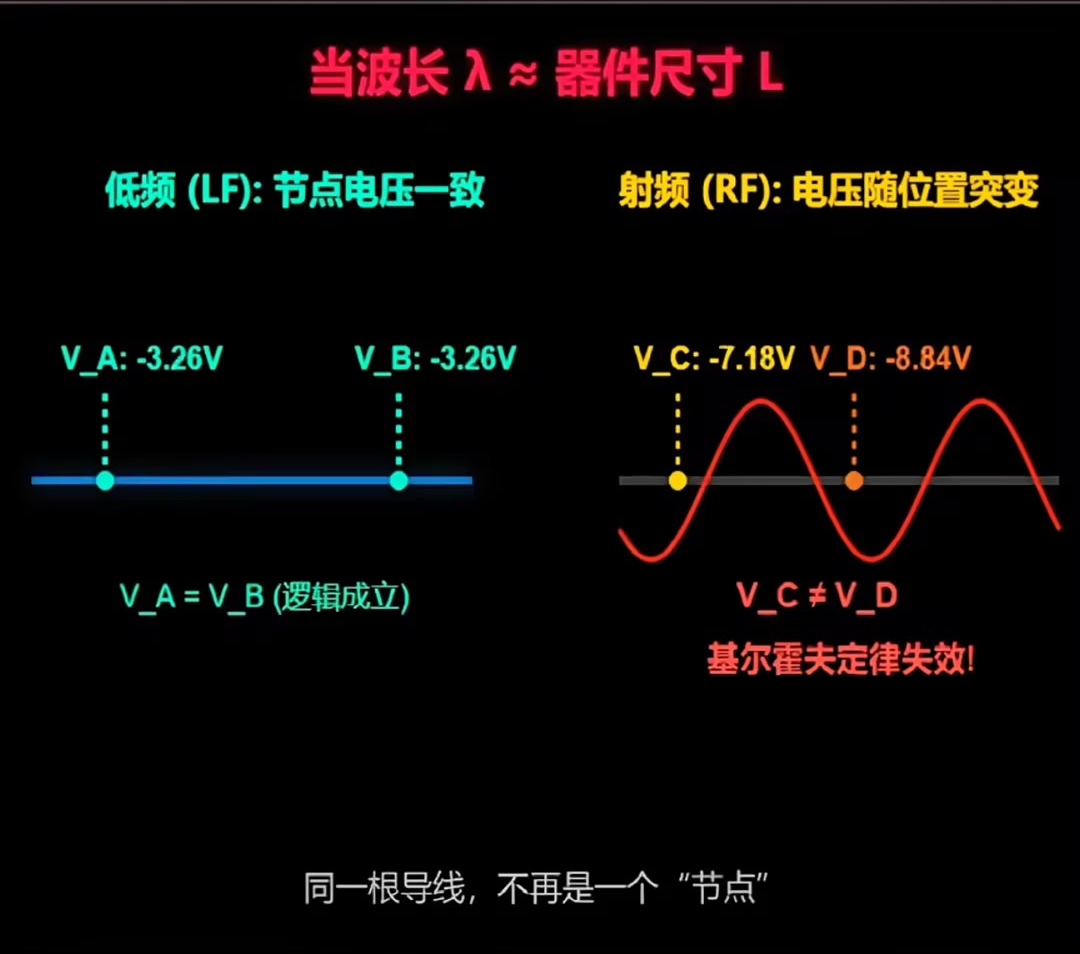

В мире низкочастотных цепей инженеры привыкли описывать всё с помощью напряжения и тока. Законы Кирхгофа — наша библия: напряжение в узле одинаково везде, а провода — всего лишь прозрачные каналы для энергии. Однако, когда мы переходим в область радиочастот (РЧ), где частоты резко возрастают, а длины волн уменьшаются до размеров, сравнимых с размерами устройств, этот привычный низкочастотный мир мгновенно рушится.
На одном и том же проводнике напряжение в разных точках уже не одинаково! Фундаментальная логика «измерения напряжения и тока», на которую мы когда-то полагались, полностью утратила свою актуальность. Столкнувшись с этим хаотичным миром высоких частот, мы не можем не задаться вопросом: каковы же на самом деле «основные принципы» радиочастотной техники?
Нам необходима неделимая основа, которая должна быть абсолютно верна физической реальности высоких частот и одновременно служить отправной точкой для всех инженерных вычислений. Эта основа — S-параметр .
![[Схема, сравнивающая низкочастотные и высокочастотные радиочастотные схемы]](https://ecdn.cnyandex.com/anqovzf/uploads/3-30.1-3-1.png "3-30.1 (3)")
Чтобы понять S-параметры, мы должны сначала переосмыслить наше понимание. В мире радиочастот единственным постоянным объективным фактом является уже не мгновенный заряд, заполняющий цепь, а энергия .

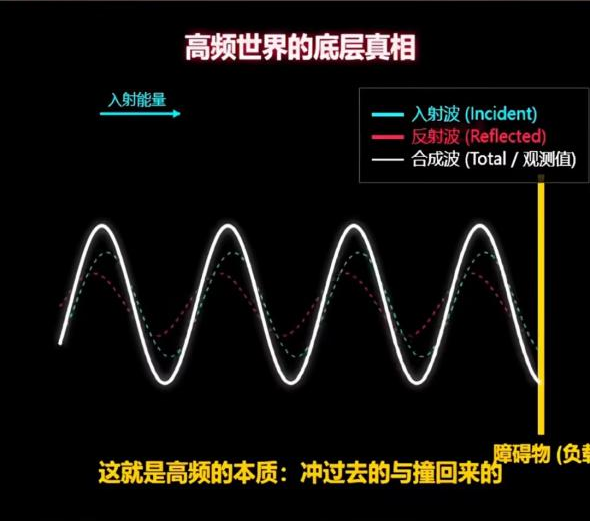

Энергия перестаёт быть статичной и распространяется в среде в виде электромагнитных волн, подобно волнам на воде. Это бегущая волна . Всякий раз, когда волна сталкивается с препятствием (т.е. точкой разрыва импеданса), происходят две вещи:

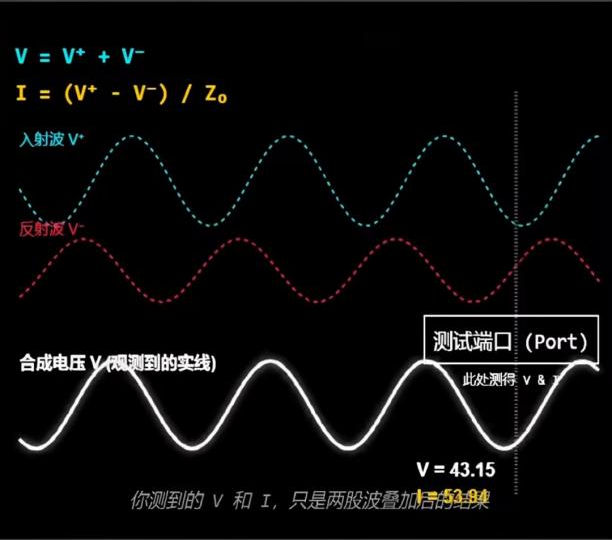

Это самая фундаментальная истина высокочастотного мира. Даже напряжение и ток, которые мы едва можем измерить на порту, по сути, являются результатом суперпозиции этих двух волн. Поэтому первым шагом в радиочастотной технике является отказ от абсолютных понятий напряжения и тока и вместо этого внедрение подхода, основанного на бегущей волне, с понятиями «движение» и «возвращение» .
Но это создает инженерную проблему: физики могут говорить о волнах, но инженерам нужно их создавать. Как преобразовать невидимые и неосязаемые «движения» и «возвращения» в числа, которые можно точно измерить с помощью прибора?
Для решения проблем, связанных с измерениями, пионеры отрасли совместно заложили абсолютную инженерную основу — характеристическое сопротивление 50 Ом .
Это сродни стандартизации «единицы измерения» для радиочастотных систем во всем мире. Как только соотношение между падающей и отраженной волнами будет зафиксировано, оно станет однозначно определяемой величиной. Нам не нужно знать, как сложные электромагнитные поля внутри устройства «создают проблемы»; нам достаточно стоять у порта и вычислить, чему равно отношение отраженной волны к падающей волне .

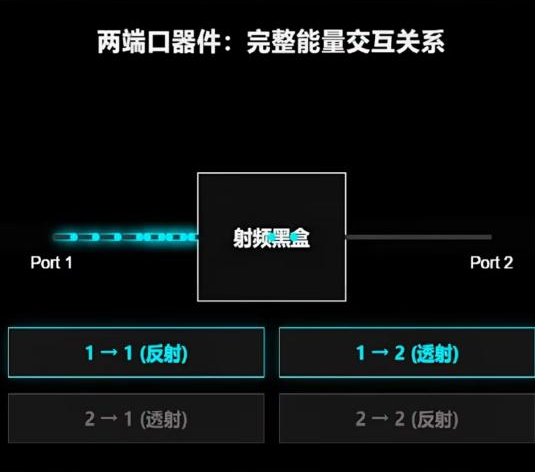

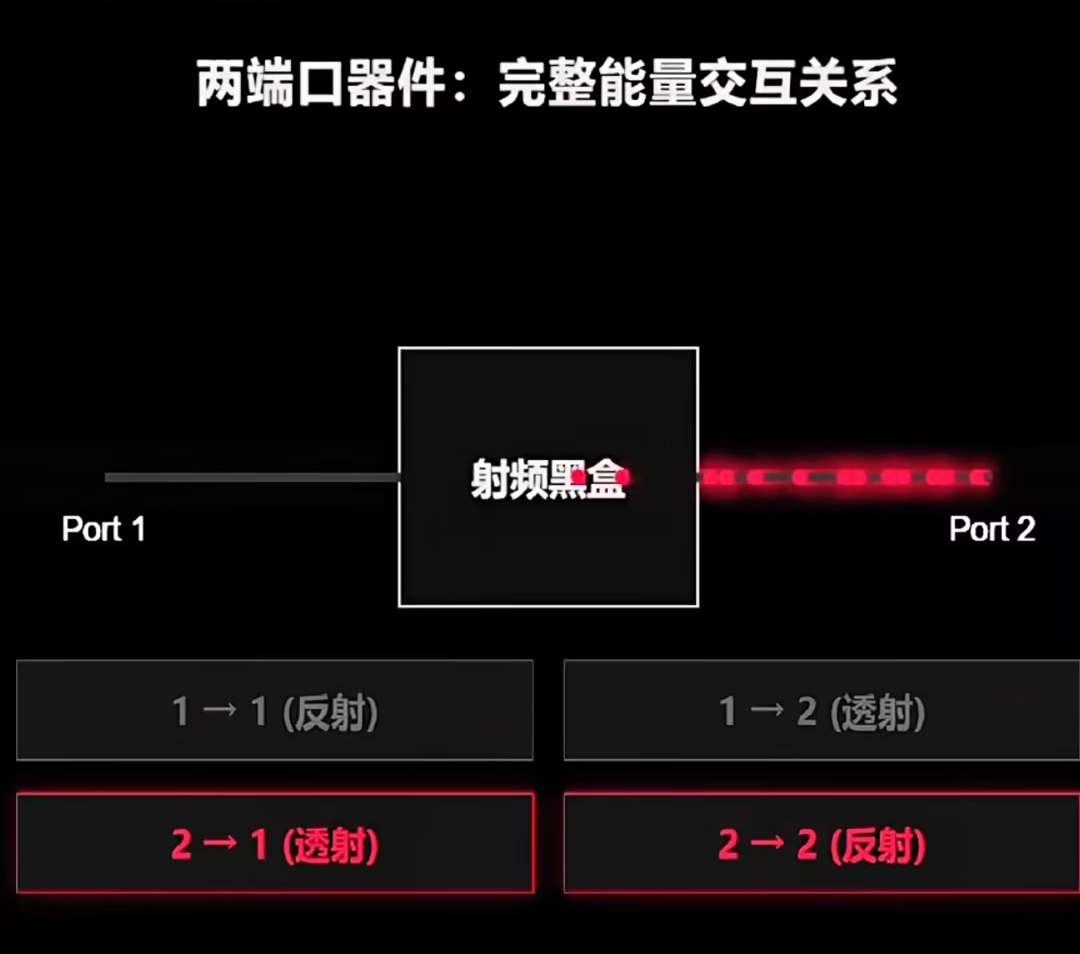

Мы рассматриваем это устройство как двухпортовый «чёрный ящик» :
Это создает четыре пути: один вход и один выход, один вход и два выхода, два входа и один выход, и два входа и два выхода . Это представляет собой минимальное и наиболее полное соотношение взаимодействия энергии для двухпортового устройства.
Четыре описанных выше энергетических пути можно представить в виде матрицы с использованием комплексных чисел. Эта матрица — «божественный код» радиочастотной техники — S-параметры (параметры рассеяния) .
Почему это называется «основными принципами»? Потому что в радиочастотной технике все понятия выводятся из S-параметров . Это не сложная математика, изобретенная для того, чтобы мучить инженеров; это чистейший и самый необходимый язык, который человечество нашло для того, чтобы обуздать высокочастотные электромагнитные волны.
Давайте посмотрим на его возможности:

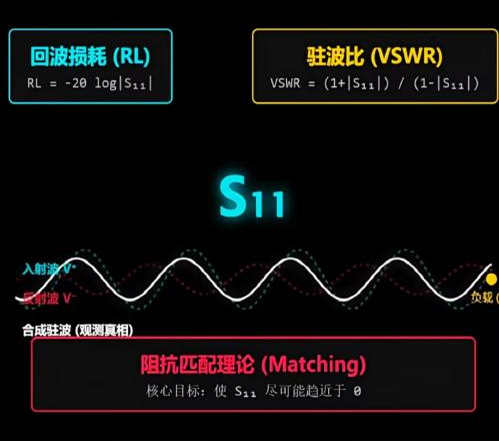

S11 (Коэффициент отражения) :

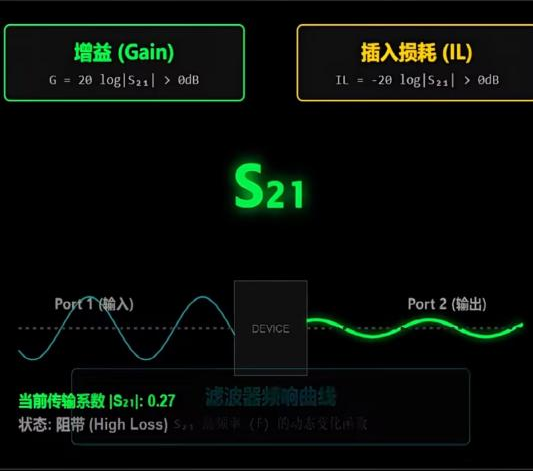

S21 (Коэффициент пропускания) :
S12 и S22 :

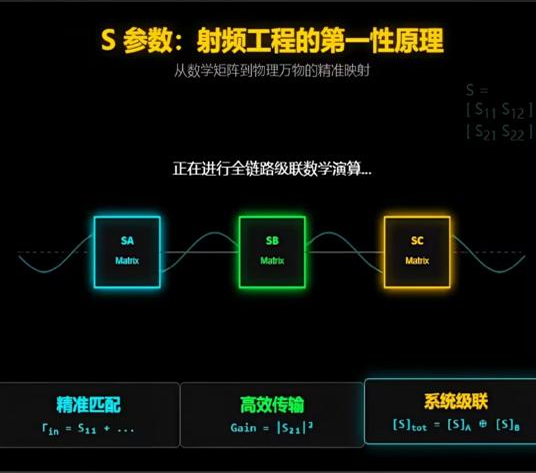

Параметры, с которыми мы обычно сталкиваемся в радиочастотах (РЧ), являются проявлениями и вариациями S-параметров. С помощью S-параметров можно точно математически рассчитать согласование, передачу и каскадирование всей РЧ-линии.
Некоторые могут спросить: почему бы не использовать Z-параметр (параметр импеданса) или Y-параметр (параметр проводимости)?
На низких частотах параметры Z и Y действительно полезны, поскольку они основаны на прямых измерениях напряжения и тока. Однако на высоких частотах физические возможности создания разомкнутых цепей (необходимых для измерения параметров Z) и коротких замыканий (необходимых для измерения параметров Y) практически невозможны — любой провод будет вносить паразитную индуктивность и емкость, вызывая искажения измерений.
S-параметры основаны на бегущих волнах , и во время измерения необходимо лишь согласовать сопротивление порта с 50 Ом (чего очень легко достичь в технике), полностью избегая паразитных эффектов на высоких частотах. Векторные анализаторы цепей (ВАН) — это волшебные инструменты, специально разработанные для измерения S-параметров, позволяющие сделать невидимые электромагнитные волны видимыми и управляемыми.
Моё мнение : Величие S-параметров заключается не только в их математической элегантности, но и в идеальном соединении физической реальности и инженерной практики . Они признают сложность высокочастотного мира (распространение волн), но при этом воплощают её в простейшей форме (матрица), позволяя инженерам проектировать сложные радиочастотные системы как строительные блоки. Это высшее выражение инженерной мудрости.

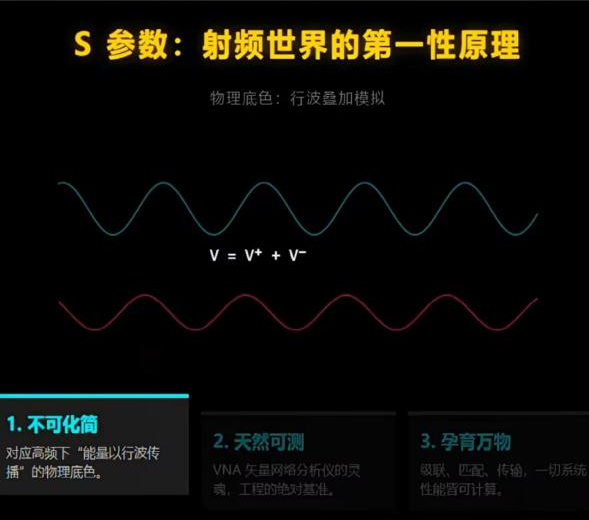

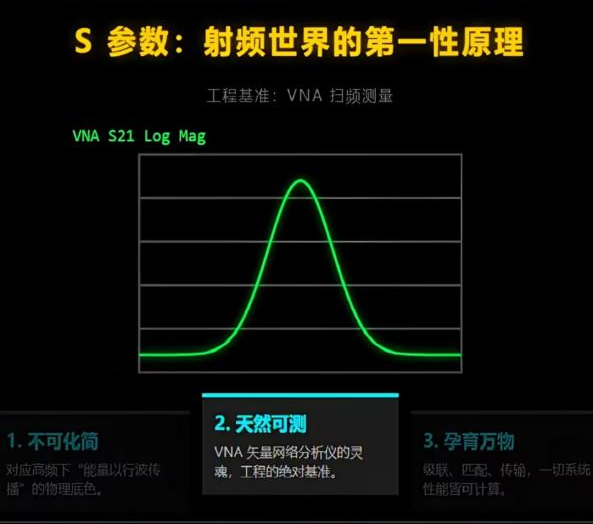

Проанализировав весь текст, мы можем четко обобщить, почему S-параметры являются основополагающими принципами в радиочастотной технике:
1.Это нельзя упростить : это напрямую соответствует физическому основополагающему принципу распространения энергии в виде бегущих волн на высоких частотах и является сущностью данного явления.
2.Естественная измеримость : используя стандарт 50 Ом и векторный анализатор цепей, он преобразует абстрактные волны в точные цифровые индикаторы.
3.Колыбель всего : от согласования импеданса до проектирования фильтров, от расчета коэффициента усиления до анализа стабильности — вся радиочастотная система построена на S-параметрах.
В современном быстро развивающемся технологическом мире высокочастотные приложения, такие как 5G, 6G, спутниковая связь и радиолокационное обнаружение, повсеместно распространены. Независимо от того, как будут развиваться технологии, понимание фундаментальной физической природы вещей всегда будет оставаться ключевой компетенцией инженеров .
В следующий раз, когда вы столкнетесь со сложной радиочастотной схемой, попробуйте выйти за рамки запутанных технических характеристик и вернуться к самым фундаментальным S-параметрам. Потому что овладение ими означает овладение языком управления высокочастотными электромагнитными волнами.
