RTSD2502_250703
Описание продукта: Плата сбора и обработки сигналов основной полосы частот RTSD2502 основана на многоядерной гетерогенной архитектуре и объединяет два высокопроизводительных процессора Xilinx XCZU47DR и два XCZU19EG. Она поддерживает вход внешнего тактового сигнала и многоплатформенную синхрон...
Описание
маркер
Описание продукта:
Плата сбора и обработки сигналов основной полосы частот RTSD2502 основана на многоядерной гетерогенной архитектуре и объединяет два высокопроизводительных процессора Xilinx XCZU47DR и два XCZU19EG. Она поддерживает вход внешнего тактового сигнала и многоплатформенную синхронизацию, что делает ее пригодной для сбора, обработки и хранения широкополосных сигналов в реальном времени. Оптические порты QSFP28 на плате обеспечивают высокоскоростной обмен данными, а интерфейс NVMe позволяет записывать данные с высокой пропускной способностью, удовлетворяя потребности в таких областях, как радарные системы и связь.
Особенности продукта:
16 передающих и 16 принимающих радиочастотных каналов
Многоплатная синхронизация и тактовая сеть
Высокоскоростная архитектура хранения данных
Высокоскоростной интерфейс межсоединений
Расширение гетерогенных вычислений
Направления применения:
Обработка многодиапазонных радиолокационных сигналов, проверка протоколов базовой полосы связи и высокоскоростная запись данных, а также другие научно-исследовательские и учебные сценарии
Сопутствующие аксессуары:
Проект тестирования сбора данных основной полосы частот, проект тестирования многоядерной обработки сигналов

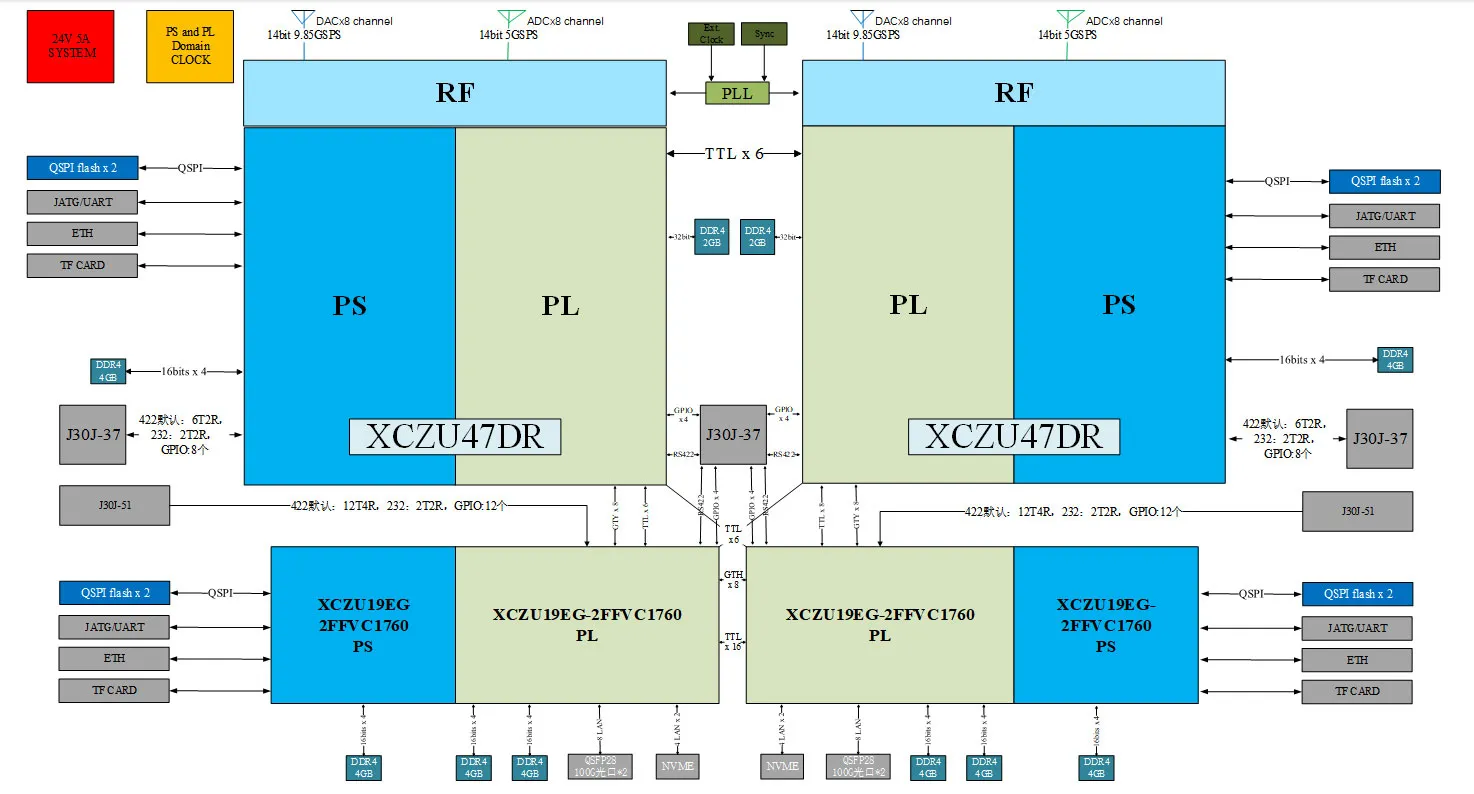

Архитектура продукта
Параметры продукта
| Модель продукта: RTSD2502 | Количество каналов: 16 передающих, 16 принимающих |
| Модель основного чипа: XCZU47DR-2FFVE11561 | Радиочастота: DC-6ГГц |
| Серия основного чипа: Zynq UltraScale+RFSoC | Частота дискретизации АЦП: 5,0 Гвыборок/с |
| ARM: четырехъядерный Cortex-A53, двухъядерный Cortex-R5 | Частота дискретизации ЦАП: 9,85 Гвыборок/с |
| Логические ячейки системы (K): 930 | Изоляция между каналами: >70 дБ |
| DSP-блоки: 4272 | Разрядность АЦП: 14 бит |
| Общая блочная память (Мб): 38 | Разрядность ЦАП: 14 бит |
| PCIe: Gen3x16/Gen4×8/CCIX×2 | Выходная мощность ЦАП: -8 дБм при типичных условиях |
| GTY:8 | SFDR: 80 дБн при типичных условиях |
| QSPI Flash: 2 ГБ | Размеры: 435 мм × 400 мм × 88 мм |
| Поддержка: вход/выход тактового сигнала 10 МГц/100 МГц | Питание: 24 В постоянного тока |
| Память: PS 4xDDR4 (8 ГБ, 64 бит, 2400 МТ/с) | PL 2xDDR4 (4 ГБ, 32 бит, 2400 МТ/с); 4x DDR4 (4 ГБ, 64 бит) |
| Интерфейс со стороны PL:
√ 4x интерфейса расширения для твердотельных накопителей NVME M.2; √ 4x оптических порта QSFP28 100G; √ 3x J30J-37; √2xJ30J-51; √4xDDR4(4GB,64bit); √2xDDR4(2GB,32bit). |
Интерфейсы PS:
√8xQSPl flash (128 МБ, 8 бит); √4 сетевых порта Ethernet 10/100/1000; √4 отладочных интерфейса USB_JTAG/UART; √ 4x карты Mir cro SD; √ 4×DDR4 (4 ГБ, 64 бит). |
| Диапазон: ±0,5 дБ (однотональный сигнал 3 ГГц, после калибровки) | Фаза: ±2° (3 ГГц, один тон, после калибровки) |
