RFSOC+8T8R+47DR+DSP6678
Описание продукта RFSOC+8T8R+47DR+DSP6678 цифровой массив платы, используя сочетание XCZU47DR и TMS320C6678ACYPA для построения системы, XCZU47DR в качестве основного контроллера, для достижения 8-излучающих и 8-приемных сигналов передачи, сбора и управления, и в соответствии с потребностями с...
Описание
маркер
Описание продукта
RFSOC+8T8R+47DR+DSP6678 цифровой массив платы, используя сочетание XCZU47DR и TMS320C6678ACYPA для построения системы, XCZU47DR в качестве основного контроллера, для достижения 8-излучающих и 8-приемных сигналов передачи, сбора и управления, и в соответствии с потребностями строительства достаточно периферийных высокоскоростных интерфейсов; к TMS320C6678ACYPA в качестве ИС обработки DSP, значительно улучшая обработку данных и вычислительную мощность платформы.
Особенности продукта
Поддержка 8 передатчиков и 8 приемников
Поддержка DC-6GHz RF прямого приема
Поддержка высокоскоростной передачи данных, односторонний оптический порт 100G
Поддержка межплатного каскадирования
Направление применения
Радар с цифровым массивом, радар MIMO
Цифровой радар массива, MIMO радар; крупномасштабная MIMO связь; радарный симулятор\глушилка; обнаружение и прием массива.
Вспомогательные аксессуары
Проект однотонального тестирования, проект шлейфового тестирования, проект синхронного тестирования.

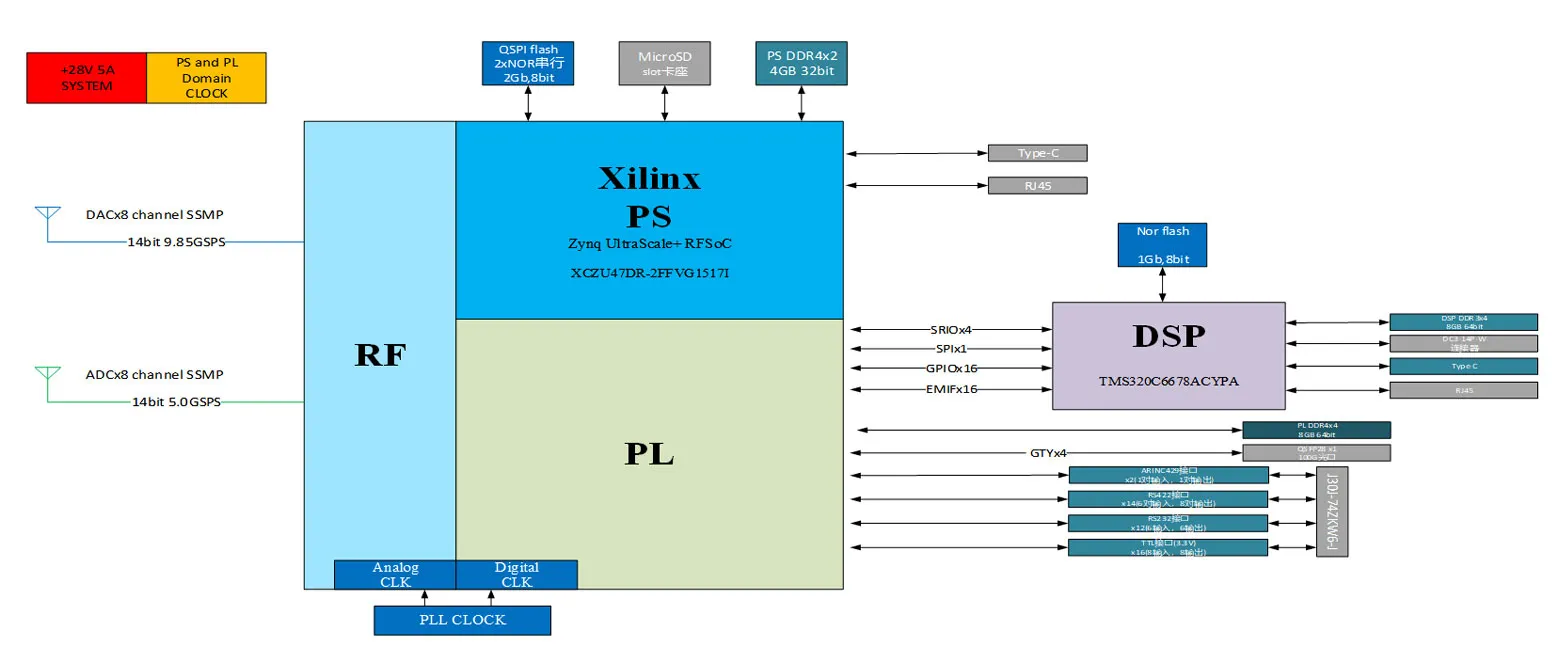

Архитектура продукта
Параметры продукта
| Модель продукта: RFSOC+8T8R+47DR+DSP6678 | Количество каналов: 8 передатчиков и 8 приемников |
| Модель основного чипа: XCZU47DR-2FFVG15171 | Частота радиочастот :DC-6 ГГц |
| Семейство основных микросхем: Zynq UltraScale+RFSoC | Частота дискретизации АЦП: 5.0GSPS |
| ARM: четырехъядерный Cortex-A53, двухъядерный Cortex-R5 | Частота дискретизации ЦАП: 9.8GSPS |
| System Logic Cells(K):930 | Изоляция между каналами: >65 дБ |
| DSP Slices:4,272 | Разрядность АЦП: 14 бит |
| Total Block RAM(Mb):38 | Количество бит ЦАП: 14 бит |
| PCle:Gen3x16/Gen4×8/CCIX×2 | Выходная мощность ЦАП: -10dBm@typ |
| GTY:16 | SFDR:70dBc@typ |
| QSPI Flash:DSP 1Gb(Nor flash,8bit)FPGA 2Gb(Nor flash,8bit) | Размер:200мм×180мм |
| Поддержка:10MHz/100MHz вход/выход часов | Питание:12VDC |
| Память: PS 2x DDR4 (4GB, 32bit, 3200MT/s) PL4x DDR4 (8GB, 64bit, 3200MT/s) DSP4x DDR3 (4GB, 64bit, 1866MT/s) | Интерфейс со стороны DSP: √ 1x10/100/1000 сетевой порт Ethernet√ 1xQSPl flash(128MB,8bit)√ 1x Type-C_JTAG отладочный интерфейс |
| Интерфейс со стороны PS: √ 2xQSPI flash(128MB,8bit)
√ 1x10/100/1000 Ethernet сетевой порт √ 1x USBJTAG/UART отладочный интерфейс √ 1x MicroSD карта |
Интерфейс PL-стороны:
√ 1xQSFP 100G оптический порт √ 1xJ30J-74ZKW6-J √ 1x J30J-9ZKWP7-J (интерфейс питания) |
| Амплитуда:±0,5 дБ (однотональный сигнал 3 ГГц, после калибровки) | Фаза :±2° (однотональный сигнал 3 ГГц, после калибровки) |
