Введение. Глубокой ночью в мире электронной инженерии бесчисленное множество инженеров сходят с ума из-за проблем с целостностью сигналов (SI) и целостностью питания (PI). Осцилляции формы сигнала на осциллографе и закрытие глазковой диаграммы часто повергают нас в замешательство.
На самом деле, корень многих проблем кроется в том, что наше понимание «сигнала» осталось на уровне начальной школы. Сегодня давайте отбросим видимость «нулей» и «единиц» и погрузимся в физическую суть. В мире высокоскоростных цифровых схем вы рисуете вовсе не «провод», а «волновод».
Мы часто говорим: «Сигнал прошел от передатчика к приемнику». Это утверждение едва ли справедливо для мира низких скоростей, но в мире высоких скоростей оно является огромным заблуждением.
Заблуждение №1: Бегут ли электроны? Если бы электроны действительно неслись по всему пути, скорость сигнала была бы ограничена скоростью дрейфа электронов (которая обычно очень мала, около нескольких миллиметров в секунду). Но на деле сигнал пересекает всю печатную плату за наносекунды. Бегут не электроны, а электромагнитное возмущение.
Заблуждение №2: Скачет ли напряжение? Уровень напряжения — это лишь результат, который «видит» приемник, а не сам процесс распространения. В момент нажатия выключателя драйвер создает между сигнальным проводником и опорным проводником переменное электрическое поле, которое, в свою очередь, возбуждает переменное магнитное поле.
Основные тезисы:
Высокоскоростные цифровые сигналы по своей сути представляют собой электромагнитные волны, распространение которых ограничено структурой передачи.
Слово «цифровой» в словосочетании «цифровой сигнал» описывает способ кодирования информации (0 и 1), в то время как его физический носитель по своей сути по-прежнему подчиняется законам электромагнитного поля, описываемым уравнениями Максвелла. Высокий и низкий уровни, которые вы видите, — это лишь «снимки» этой волны, перехваченной в определенный момент времени и в определенной точке пространства.
[Схема распределения электромагнитного поля в микрополосковой линии на печатной плате]
⚡ Почему на низких скоростях можно не беспокоиться? Потому что «поле» еще не успело проявить себя
Вы можете спросить, почему в микроконтроллерах 8051 или низкоскоростных логических схемах нам не нужно учитывать эти сложные физические поля?
1. Сосредоточенные vs. распределенные параметры. В низкоскоростных цепях длина волны сигнала (или время нарастания) намного больше физической длины дорожки печатной платы. В этом случае задержкой распространения сигнала в соединении можно пренебречь. Мы можем аппроксимировать его с помощью простой модели из резисторов и конденсаторов — это называется «моделью с сосредоточенными параметрами».
2. Скорость нарастания фронта имеет решающее значение. Так называемая «высокая скорость» зачастую определяется не тактовой частотой, а временем нарастания или спада сигнала.
Низкая скорость: пологие фронты, мало высокочастотных компонентов, полевой эффект не выражен.
Высокая скорость: чем круче фронт (например, наносекундные или даже пикосекундные фронты в современных чипах), тем больше высокочастотных компонентов содержит сигнал.
3. Переход количественных изменений в качественные. Как только длина волны, соответствующая эффективным высокочастотным компонентам сигнала, становится соизмеримой с физическими размерами соединений (трасс печатной платы), задержки распространения, отражения и потери начинают проявляться лавинообразно. В этот момент вы сталкиваетесь уже не с задачей статического соединения, а с реальной проблемой распространения электромагнитных волн.
Когда вы входите в область высоких скоростей, вы обнаруживаете, что язык инженеров внезапно меняется. В мире низких скоростей обсуждают напряжение, ток и сопротивление; мир же высоких скоростей обсуждает:
Линия передачи: путь прохождения сигнала.
Характеристическое сопротивление: «сила трения» электромагнитной волны в канале.
S-параметры: потери и усиление сигнала в канале.
Почему возникли эти концепции? Потому что нам нужно решить проблему волатильности.
1. Почему опорная плоскость должна быть непрерывной?
Интуиция: обеспечить путь возврата тока. Физическая сущность: контур поля должен быть непрерывным. Если опорная плоскость разрывается, распределение электромагнитного поля искажается, что приводит к скачку импеданса и, как следствие, к возникновению отражений и излучения.
2. Почему резкое изменение импеданса создает проблемы?
Интуиция: сигнал отразился. Физическая суть: волна отражается при изменении граничных условий. Подобно тому как свет преломляется и отражается при переходе из воздуха в воду, электромагнитная волна при встрече с неоднородностью импеданса (например, переходным отверстием, разъемом, изменением ширины дорожки) частично отражается обратно к источнику, вызывая звон.
3. Почему дифференциальные сигналы более устойчивы к помехам?
Интуиция: две линии компенсируют шум. Физическая сущность: изменение распределения поля. Дифференциальные сигналы тесно связаны через две линии, благодаря чему электромагнитное поле концентрируется в основном между ними, что минимизирует излучение вовне и обеспечивает высокую способность подавления синфазных помех извне.

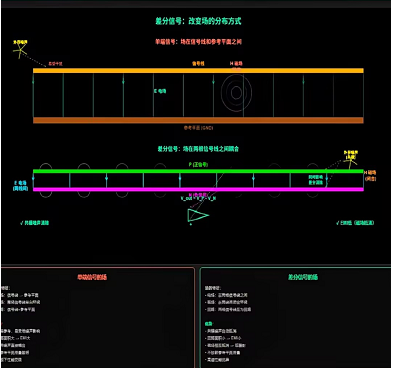

[Сравнение распределения электромагнитного поля однополярных и дифференциальных сигналов]
Понимая вышеизложенные принципы, мы должны перевести наше восприятие проектирования печатных плат на новый качественный уровень.
Ты рисуешь не «линии», а «каналы».
Каждая геометрическая деталь на печатной плате меняет среду распространения электромагнитных волн:
Сигнальная линия и опорная плоскость: определяют формирование электрического поля.
Материал диэлектрика: определяет скорость распространения и потери волны.
Ширина линии и расстояние между линиями: определяют величину характеристического импеданса.
Переходные отверстия и контактные площадки: они часто становятся «узкими местами», так как изменяют локальные граничные условия.
Основная задача проектирования: создать непрерывный, управляемый канал с низким уровнем искажений для электромагнитных волн, распространение которых ограничено структурой.
И наконец, подведем итог одной фразой:
«Цифровой» характер высокоскоростных цифровых сигналов описывает кодирование, однако их физическое распространение по-прежнему остается вопросом электромагнитных полей.
Когда в следующий раз перед вами окажется высокоскоростная печатная плата, попробуйте сменить точку зрения. Не спрашивайте «дошел ли сигнал», спросите:
Что произошло с этим пучком в канале?
Отражается ли оно?
Есть ли потери на поглощение в среде?
Нет ли искажений из-за разрывов структуры?
Если вы сможете взглянуть на каждое переходное отверстие и каждый сегмент трассировки через призму таких «волн», то беспокоящие вас проблемы целостности сигналов (SI), целостности питания (PI) и электромагнитной совместимости (EMC) перестанут быть загадкой. В следующий раз мы углубимся в основу этого языка — S-параметры дифференциальных сигналов.
