«Первые принципы» ВЧ-инженерии: почему S-параметры — это ультимативный язык для укрощения высокочастотных электромагнитных волн?

2026-03-24

Введение: когда низкочастотная логика рушится в высокочастотном мире
В мире низкочастотных цепей инженеры привыкли описывать всё с помощью напряжения и тока. Законы Кирхгофа — наша библия, напряжение в узлах везде одинаково, а провода — лишь прозрачные каналы для энергии. Однако, когда мы вступаем в область радиочастот (РЧ), где частоты взлетают, а длина волны сокращается до размеров, сопоставимых с габаритами компонентов, тот привычный низкочастотный мир мгновенно рушится.
На одном и том же проводе напряжение в разных точках внезапно перестает быть одинаковым! Базовая логика «измерения напряжения и тока», на которой мы всегда основывались, полностью теряет силу. Глядя на этот хаотичный мир высоких частот, мы невольно задаемся вопросом: в чем же на самом деле заключаются «первые принципы» РЧ-инженерии?
Нам нужен неделимый фундамент, который должен быть абсолютно верен высокочастотной физической реальности и в то же время служить отправной точкой для всех инженерных выводов. Этот фундамент — S-параметры.

[Схематическое изображение распространения электромагнитных волн в линии передачи и возникновения отражений при встрече с препятствиями]

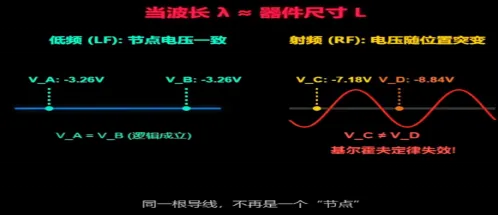

[Сравнительная схема низкочастотных и высокочастотных/радиочастотных цепей]

I. Физическая истина: смена парадигмы от «напряжения и тока» к «концепции бегущих волн»
Чтобы понять S-параметры, прежде всего нужно перевернуть наше восприятие. В мире радиочастот единственным неизменным объективным фактом является уже не заряд, мгновенно заполняющий цепь, а энергия.
Энергия больше не статична, а подобно водной ряби продвигается вперед в среде в форме электромагнитных волн. Это и есть бегущая волна. Как только волна сталкивается с препятствием (то есть точкой разрыва импеданса), происходят две вещи:
 Падающая волна: энергия, идущая вперед.
 Отраженная волна: отраженная энергия.
В этом и заключается глубинная истина высокочастотного мира. Даже те напряжение и ток, которые мы с трудом можем измерить на портах, по сути являются результатом суперпозиции этих двух волн. Поэтому первый шаг в радиочастотной инженерии — это отказ от абсолютных понятий напряжения и тока в пользу мышления категориями бегущих волн: «падающей» и «отраженной».
Но это породило инженерную проблему: физики могут рассуждать лишь о волнах, но инженерам нужно создавать реальные вещи. Как превратить невидимые и неосязаемые «туда» и «обратно» в цифры, которые можно точно измерить на приборах?

II. Фундамент проектирования: стандарт 50 Ом и модель «черного ящика»

Чтобы решить проблемы измерения, первопроходцы всей отрасли совместно установили абсолютную инженерную основу — характерное сопротивление 50 Ом.

Это все равно что ввести единую «систему мер и весов» для всех радиочастотных систем в мире. Как только мы фиксируем соотношение между падающей и отраженной волнами, оно становится единственной определенной величиной. Нам не нужно знать, как именно «бушуют» сложные электромагнитные поля внутри устройства — достаточно стоять у порта и вычислять результат деления отраженной волны на падающую.

Мы рассматриваем устройство как двухпортовый «черный ящик»:

 Сигнал подается на порт 1 и либо возвращается обратно через порт 1 (отражение), либо выходит через порт 2 (передача).

 Сигнал подается на порт 2, аналогично.

Это формирует четыре пути: «один вход — один выход», «один вход — два выхода», «два входа — один выход» и «два входа — два выхода». Это минимальный и наиболее полный набор энергетических взаимодействий для двухпортового устройства.

[Схема модели черного ящика двухпортовой сети]

III. Источник всего сущего: как S-параметры выводят весь мир РЧ
Запишите вышеуказанные четыре пути прохождения энергии в виде матрицы в комплексных числах, и вы получите «код бога» в радиочастотной инженерии — S-параметры (Scattering Parameters, параметры рассеяния).
Почему его осмеливаются называть «первопринципом»? Потому что в радиочастотной инженерии все концепции выводятся из S-параметров. Это не сложная математика, изобретенная для того, чтобы мучить инженеров, а самый чистый и фундаментальный язык, найденный человечеством для укрощения высокочастотных электромагнитных волн.
Давайте посмотрим на него в деле:
S11 (коэффициент отражения):
Отсюда возникло понятие обратных потерь (Return Loss), которое показывает, какое количество энергии было потеряно.
отсюда возник коэффициент стоячей волны (КСВ), который наглядно отражает степень согласования.
о заложил основы теории согласования импедансов, позволяющей максимизировать эффективность передачи энергии.
S21 (коэффициент передачи):
непосредственно определяет коэффициент усиления усилителя.
Q определяет вносимые потери и частотную характеристику фильтра, формируя вид сигнала.
S12 и S22:
В сочетании они позволяют определить, будет ли усилитель самовозбуждаться (круги устойчивости), что является залогом стабильной работы СВЧ-цепей.
Все те параметры, над которыми мы постоянно бьемся в радиочастотной технике, — это лишь внешние проявления и производные S-параметров. С помощью S-параметров согласование, передача и каскадирование всей РЧ-цепи могут быть точно рассчитаны математически.

[График S-параметров на экране векторного анализатора цепей]

IV. Дополнительные размышления: почему именно S-параметры, а не другие?
Кто-то может спросить, почему не Z-параметры (параметры импеданса) или Y-параметры (параметры адмиттанса)?
На низких частотах Z- и Y-параметры действительно удобны, так как они основаны на прямом измерении напряжения и тока. Однако на высоких частотах режимы холостого хода (необходимые для Z-параметров) и короткого замыкания (необходимые для Y-параметров) физически практически нереализуемы: любые выводы вносят паразитную индуктивность и емкость, что приводит к искажению результатов измерений.
В то время как S-параметры основаны на бегущих волнах, и при измерениях требуется лишь согласовать порты на 50 Ом (что крайне легко реализуется на практике), полностью избегая паразитных эффектов на высоких частотах. Векторный анализатор цепей (VNA) — это незаменимый инструмент, созданный специально для измерения S-параметров; он делает невидимые электромагнитные волны видимыми и контролируемыми.
Моя точка зрения: величие S-параметров заключается не только в их математической элегантности, но и в том, что они служат идеальным мостом между физической реальностью и инженерной практикой. Они признают сложность высокочастотного мира (распространение волн), но инкапсулируют её самым лаконичным способом (матрицей), позволяя инженерам проектировать сложные РЧ-системы подобно сборке конструктора. Это воплощение высшей инженерной мудрости.
Резюме: только постигнув суть, можно овладеть высокой частотой
Подводя итог всему вышесказанному, мы можем четко сформулировать, почему S-параметры являются фундаментальным принципом (first principle) в радиочастотной инженерии:
1. Несводимость: она напрямую соответствует физической основе распространения энергии в виде бегущих волн на высоких частотах и является сутью, стоящей за этим явлением.
2. Естественная измеримость: опираясь на стандарт 50 Ом и векторные анализаторы цепей, она превращает абстрактные волны в точные цифровые показатели.
3. Основа всего: от согласования импедансов до проектирования фильтров, от расчета усиления до анализа стабильности — все здание РЧ-технологий возведено на фундаменте S-параметров.

В условиях стремительного развития технологий, когда 5G, 6G, спутниковая связь и радиолокация находят применение повсеместно, понимание физической сути явлений остается главным конкурентным преимуществом инженера, независимо от смены технологических поколений.
Когда в следующий раз вы столкнетесь со сложной РЧ-схемой, попробуйте отвлечься от громоздких показателей и вернуться к самой сути — S-параметрам. Ведь овладев ими, вы овладеете универсальным языком для укрощения высокочастотных электромагнитных волн.
