GKDL_6U_VPX_47DR_VU9P_V2
Описание продукта: Плата обработки смешанных аналого-цифровых сигналов GKDL_6U_VPX_47DR_VU9P_V2 построена на базе Xilinx ZYNQ UltraScale+ RFSoC ZU47DR и Virtex UltraScale+ XCVU9P. RFSoC ZU47DR выступает в качестве основного контроллера и в сочетании с богатым набором периферийных интерфейсов о...
Описание
маркер
Описание продукта:
Плата обработки смешанных аналого-цифровых сигналов GKDL_6U_VPX_47DR_VU9P_V2 построена на базе Xilinx ZYNQ UltraScale+ RFSoC ZU47DR и Virtex UltraScale+ XCVU9P. RFSoC ZU47DR выступает в качестве основного контроллера и в сочетании с богатым набором периферийных интерфейсов обеспечивает передачу, сбор и управление сигналами 8Tx8Rx для различных программируемых приложений.
Особенности продукта:
Поддержка 8 передач и 8 приемов
Богатые ресурсы системных логических ячеек и DSP-срезов
Богатый набор периферийных интерфейсов
Поддержка высокоскоростной передачи данных
Области применения:
Радары раннего предупреждения, связь 5G, испытания и измерения, спутниковая связь и т. д.
Сопутствующие аксессуары:
Проект тестирования одного тона, проект тестирования обратной связи, проект тестирования синхронизации.

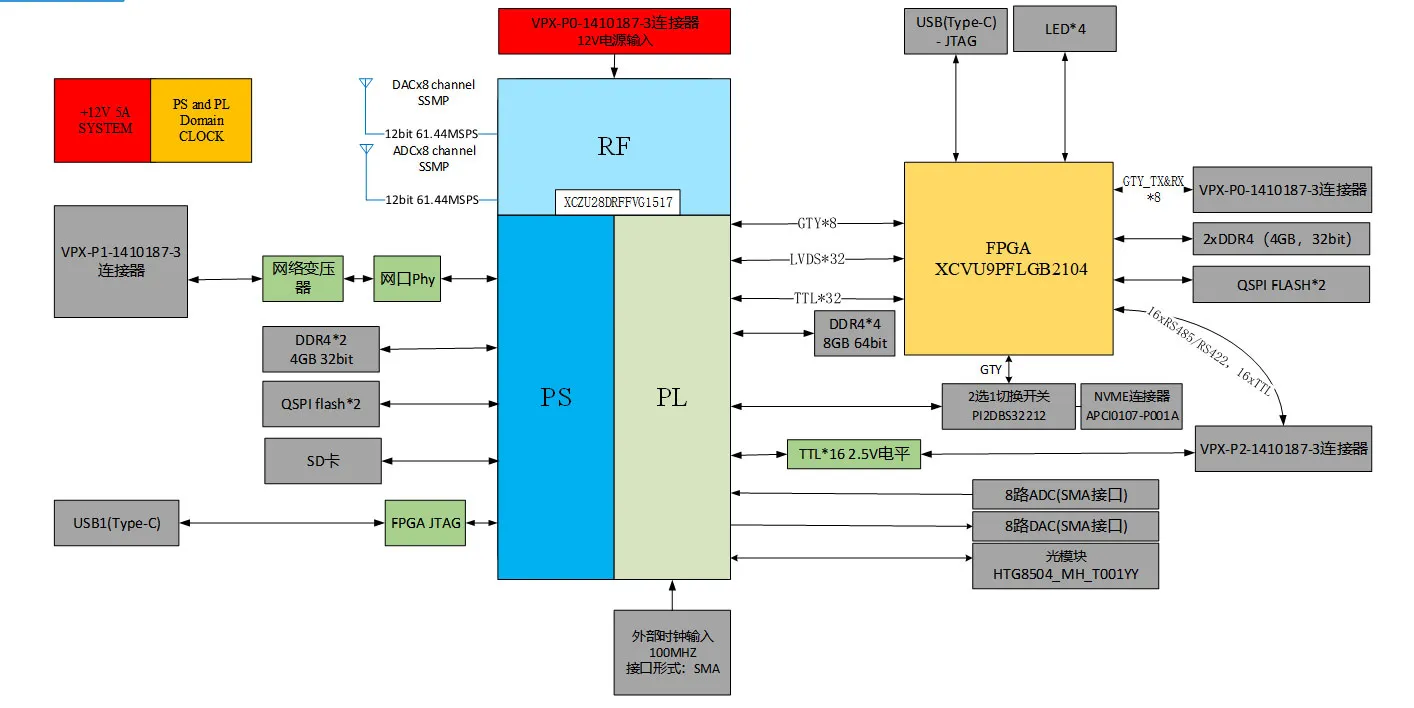

Архитектура продукта
Параметры продукта
| Модель продукта: GKDL_6U_VPX_47DR_VU9P_V2 | Выходная мощность ЦАП: -10 дБм (тип.) |
| Модель основного чипа: XCZU47DR-2FFVG15171 | Радиочастота: DC-6ГГц |
| Питание: 28 В постоянного тока | SFDR: 70 дБн (тип.) |
| Количество каналов: 8 передающих, 8 принимающих | Частота дискретизации АЦП: 5,0 Гвыборок/с |
| Разрядность ЦАП: 14 бит | Частота дискретизации ЦАП: 9,8 Гвыб/с |
| Разрядность АЦП: 14 бит | Развязка между каналами: >60 дБ |
| XCZU47DR | |
| Память: PS 2xDDR4 (4 ГБ, 32 бит, 3200 МТ/с)
PL 4xDDR4 (8 ГБ, 64 бит, 3200 МТ/с) |
DSP-срезы: 4272
GTY: 16 |
| Логические ячейки системы (тыс.): 930 | UItraRAM(МБ):22.5 |
| Общий объем блочной ОЗУ (Мб): 38 | |
| Интерфейсы PS:
1x VPX(P1): 24x RS485/RS422, 1x 10/100/1000 Ethernet 2xQSOl flash; 1x слот для SD-карты; 1x USB_Type-C |
Интерфейс PL: 17x SMA, включая 1x100 МГц внешний тактовый вход, 8x
АЦП, 8xЦАП; 1x оптический модуль; VPX(P2): 16x2.5V TTL; 1xNVME, 1x SPDT (выбор между XCVU9P и) |
| XCVU9P | |
| Память: 2xDDR4 (32 бит, 2400 МТ/с) | DSP-срезы: 6 840 |
| Логические ячейки системы (K): 2,586 | GTY: 120 |
| Общий объем блочной ОЗУ (МБ): 759
Периферийные интерфейсы: VPX(P2): 16xRS422, 16x TTL; 2xQSPI flash; VPX(PO): 8xGTY; 1xType-C; 4xLED. |
UltraRAM (МБ): 270 |
| Диапазон: ±0,5 дБ (однотональный сигнал 3 ГГц, после калибровки) | Фаза: ±3° (3 ГГц, одиночный тон, после калибровки) |
