8T8R прототип программируемой РЛС
Особенности продукта: Общая архитектура: ПЛИС-логика (генерация и обработка радиолокационных сигналов) + ARM (управление потоком данных) + 8×8 радиочастотный фронтенд прямой выборки; Полностью программно-определяемая широкополосная система ФАР с полосой пропускания 800 МГц; Формирование дально...
Описание
маркер
Особенности продукта:

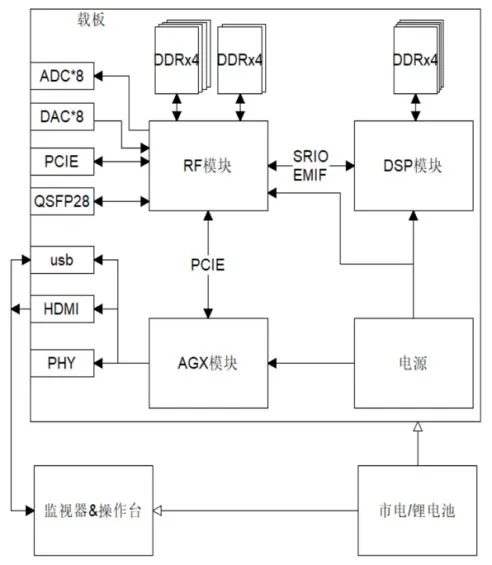

Общая архитектура: ПЛИС-логика (генерация и обработка радиолокационных сигналов) + ARM (управление потоком данных) + 8×8 радиочастотный фронтенд прямой выборки;
Полностью программно-определяемая широкополосная система ФАР с полосой пропускания 800 МГц;
Формирование дальностного профиля методом импульсного сжатия;
Регистрация эхо-импульсов от близлежащих зданий и удаленных самолетов;
Синхронное тестирование многоканального АЦП/ЦАП.
Технические характеристики:
Рабочий диапазон: S-диапазон
Рабочая частота: 3.1 ± 0.15 ГГц
Зона обзора:
Азимут: 60°
Угол места: 0–10°
Высота обнаружения: 100 м – 1 км
Минимальная дальность обнаружения: 225 м
Скорость записи по 100G оптоволокну: 33 Гбит/с (реального времени)
Платформа обработки: GPU/AGX/DSP гетерогенного ускорения
Конфигурация прототипа: 4 передачи / 8 приёмов (разнесённые приёмопередатчики)
Диапазон измеряемых скоростей: 1.4 – 38 м/с
Количество обнаруживаемых целей: до 100
Количество сопровождаемых и записываемых целей: до 10
Разрешение по азимуту: 1.25°
Разрешение по дальности: 1.25 м
Дальность обнаружения для ЭПР 0.025 м²: R ≥ 6 км (типичная цель FAA 1SAT)

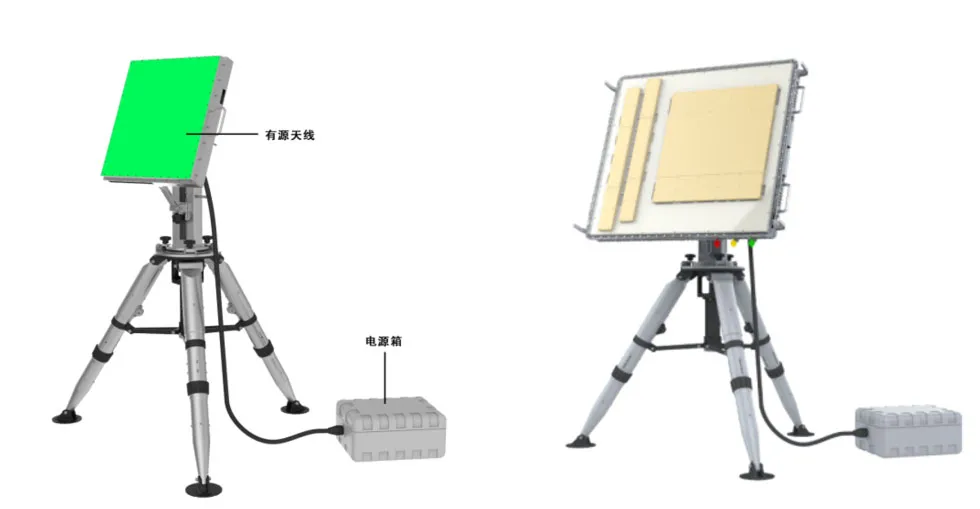

Общий дизайн:

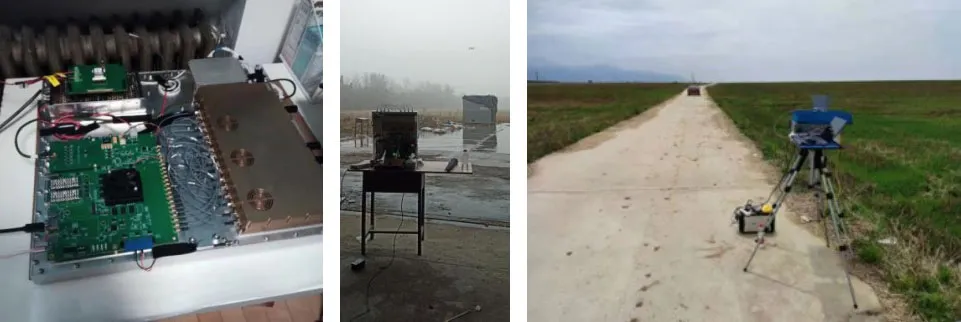

Фотографии процесса тестирования:
