47DR_RTSD2503
Описание продукта 47DR_RTSD2503 цифровой компонент хранения частоты, используя XCZU47DR в качестве основного контроллера, может завершить функцию 4-канального РЧ трансивера; в основном используется для сбора и хранения высокочастотного сигнала, широкополосной имитации эхо-сигнала радара и гене...
Описание
маркер
Описание продукта
47DR_RTSD2503 цифровой компонент хранения частоты, используя XCZU47DR в качестве основного контроллера, может завершить функцию 4-канального РЧ трансивера; в основном используется для сбора и хранения высокочастотного сигнала, широкополосной имитации эхо-сигнала радара и генерации сигнала помехи.
Особенности продукта
Поддержка 4 передатчиков и 4 приемников
Поддержка прямого приема радиосигнала 0,2-6 ГГц
Поддержка высокоскоростного хранения данных
Наличие нескольких последовательных и сетевых портов
Направление применения
Радар, связь, электронные средства противодействия и другие многоцелевые исследовательские и учебные приложения.
Вспомогательные аксессуары
Проект однотонального теста, проект шлейфового теста, проект синхронного теста.

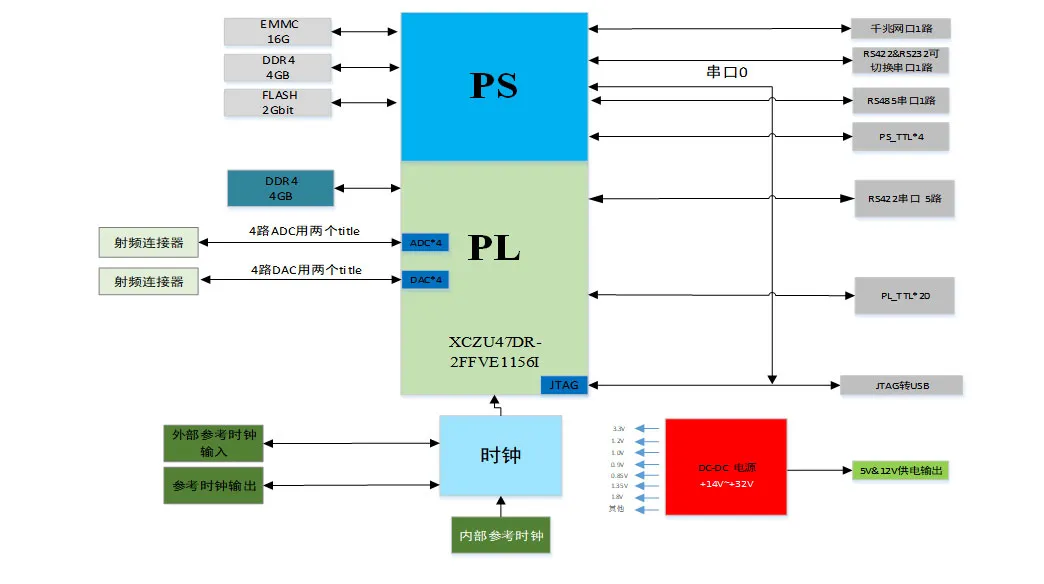

Архитектура продукта
Параметры продукта
| Номер модели: 47DR_RTSD2503 | Количество каналов: 4 передатчика и 4 приемника |
| Модель основного чипа: XCZU47DR-2FFVE11561 | Частота радиочастот: 0,2-6 ГГц |
| Семейство основных микросхем: Zynq UltraScale+RFSoC | Частота дискретизации АЦП: 5.0GSPS |
| ARM: четырехъядерный Cortex-A53, двухъядерный Cortex-R5 | Частота дискретизации ЦАП: 9.8GSPS |
| System Logic Cells(K):930 | Изоляция между каналами: ≥48dBc |
| DSP Slices:4,272 | Количество бит АЦП: 14 бит |
| Total Block RAM(Mb):38 | Количество бит ЦАП: 14 бит |
| PCle:Gen3x16/Gen4x8/CCIX×2 | Выходная мощность ЦАП: -10dBm@typ |
| GTY:16 | SFDR:60dBc@typ |
| QSPI Flash:2Gb | Размер :103мм×77мм |
| Поддержка :10MHz/100MHz вход/выход часов | Источник питания: DC 14-32V |
| Интерфейс терминала PL:
√ несколько управляемых TTL интерфейсов; √ последовательный интерфейс RS422/485; √ интерфейс выхода питания |
Интерфейс терминала PS:
√ 1×10/100/1000 сетевой интерфейс Ethernet; √ 1x отладочный интерфейс USB_JTAG/UART; √ несколько последовательных интерфейсов RS422/485; √ несколько интерфейсов TTL; |
| Внутренняя память: PS 2x DDR4 (8GB) FLASH (2Gbit) EMMC (64G) PL 2x DDR4 (8GB) Амплитуда: ±0,5 мм. | |
| Амплитуда: ±0,1 дБ | Фаза: ±0,3° |
связаться с нами
