47DR_DUAL_6T16
Описание продукта: Цифровая матричная плата 47DR_DUAL_6T16R использует два контроллера XCZU47DR в качестве основных для реализации передачи, сбора и управления сигналами 6Tx16R. Она может быть оснащена высокоскоростными периферийными интерфейсами в соответствии с требованиями для обеспечения о...
Описание
маркер
Описание продукта:
Цифровая матричная плата 47DR_DUAL_6T16R использует два контроллера XCZU47DR в качестве основных для реализации передачи, сбора и управления сигналами 6Tx16R. Она может быть оснащена высокоскоростными периферийными интерфейсами в соответствии с требованиями для обеспечения обработки и вычислительных возможностей платформы.
Особенности продукта:
Поддерживает 6 выстрелов и 16 отводов
Он поддерживает прямой майнинг РЧ DC-6 ГГц
Поддержка высокоскоростного диска передачи данных и 4 каналов оптических портов 100G
Поддержка межплатного каскадирования
Направления применения:
Радар, связь, радиоэлектронная борьба и другие многоцелевые научно-исследовательские и учебные приложения.
Сопутствующие аксессуары:
Проект тестирования одного тона, проект тестирования обратной связи, проект тестирования синхронизации.

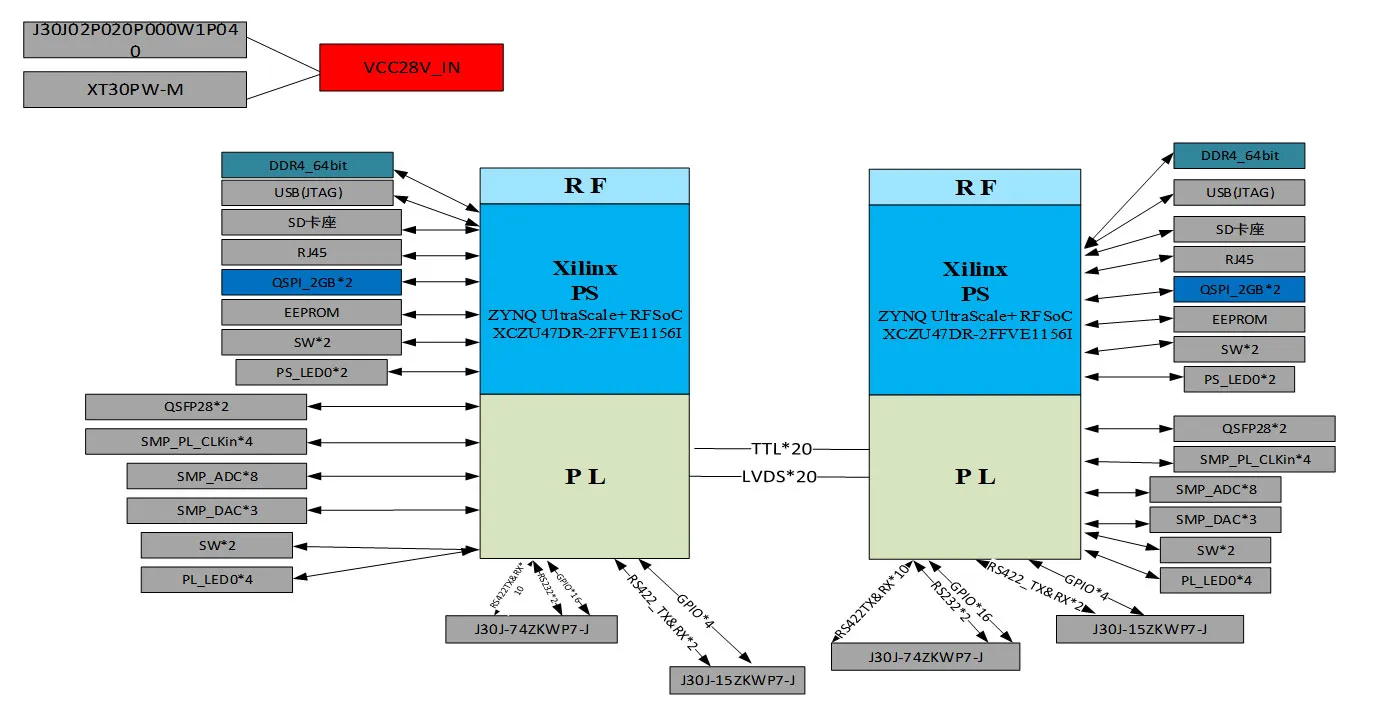

Архитектура продукта
Параметр продукта
| Модель продукта: 47DR_DUAL_6T16R | Количество каналов: 9 снимков и 24 приема |
| Основная модель чипа:XCZU47DR-2FFVE11561 | Частота РЧ: DC-6 ГГц |
| Основное семейство чипов: Zynq UltraScale+RFSoC | Частота дискретизации АЦП: 5.0GSPS |
| ARM: четырехъядерный Cortex-A53, двухъядерный Cortex-R5 | Частота дискретизации ЦАП: 9,85 GSPS |
| Системные логические ячейки(K):930 | Изоляция между каналами: >60 дБ |
| Ломтики DSP:4,272 | Биты АЦП: 12 бит |
| Общий объем блочной оперативной памяти (Мб):38 | Количество бит ЦАП: 14 бит |
| PCle: Gen3x16/Gen4x8/CCIX×2 | Выходная мощность ЦАП: -10dBm@typ |
| БРБ:8 | SFDR:70dBc@typ |
| Флэш-память QSPI:4 ГБ | Размер: 210 мм * 200 мм |
| Поддержка: вход/выход тактовой частоты 10 МГц / 100 МГц | Источник питания: 12 В постоянного тока |
| Оперативная память :Pс: 1x DDR4 (4 ГБ, 32-разрядная, 2400 МТ/с) | PL: 1xDDR4 (4 ГБ, 32 бита, 2400 МТ/с) |
| Интерфейс PL: | Интерфейс PS: |
| 4xQSFP28100G оптические порты | 2xQSPI флэш-памяти (128 МБ, 8 бит) |
| 4x тестовые кнопки и 8xLED30xSMP (включая 8x вход тактовой частоты, 16x вход ADC, | 1x Type-C |
