47DR_8T8R_VNX_V2
Описание продукта: Высокоскоростная плата сбора данных 47DR_8T8R_VNX_V2 разработана на базе XCZU47DR RFSoC и оснащена 8 каналами RF-ADC с частотой 5 Гвыб/с и разрядностью 14 бит, а также 8 каналами RF-DAC с частотой 9,85 Гвыб/с и разрядностью 14 бит. Аналоговая полоса пропускания для обоих кан...
Описание
маркер
Описание продукта:
Высокоскоростная плата сбора данных 47DR_8T8R_VNX_V2 разработана на базе XCZU47DR RFSoC и оснащена 8 каналами RF-ADC с частотой 5 Гвыб/с и разрядностью 14 бит, а также 8 каналами RF-DAC с частотой 9,85 Гвыб/с и разрядностью 14 бит. Аналоговая полоса пропускания для обоих каналов достигает 6 ГГц, что позволяет осуществлять прямое радиочастотное сэмплирование и цифровую повышающую/понижающую конверсию широкополосных сигналов в диапазоне до 6 ГГц. Высокая частота дискретизации ADC/DAC и высокоскоростная параллельная шина на кристалле обеспечивают передачу огромного количества базовых выборок IQ.
Особенности продукта:
Поддержка 8 передач и 8 приемов
Поддержка прямого радиочастотного сбора данных DC-6 ГГц
Поддержка каскадирования между платами
Низкое энергопотребление, оптический порт 100G
Направления применения:
радиолокация, связь, радиоэлектронная борьба и другие области.
Сопутствующие аксессуары:
Проект тестирования одного тона, проект тестирования обратной связи, проект тестирования синхронизации.

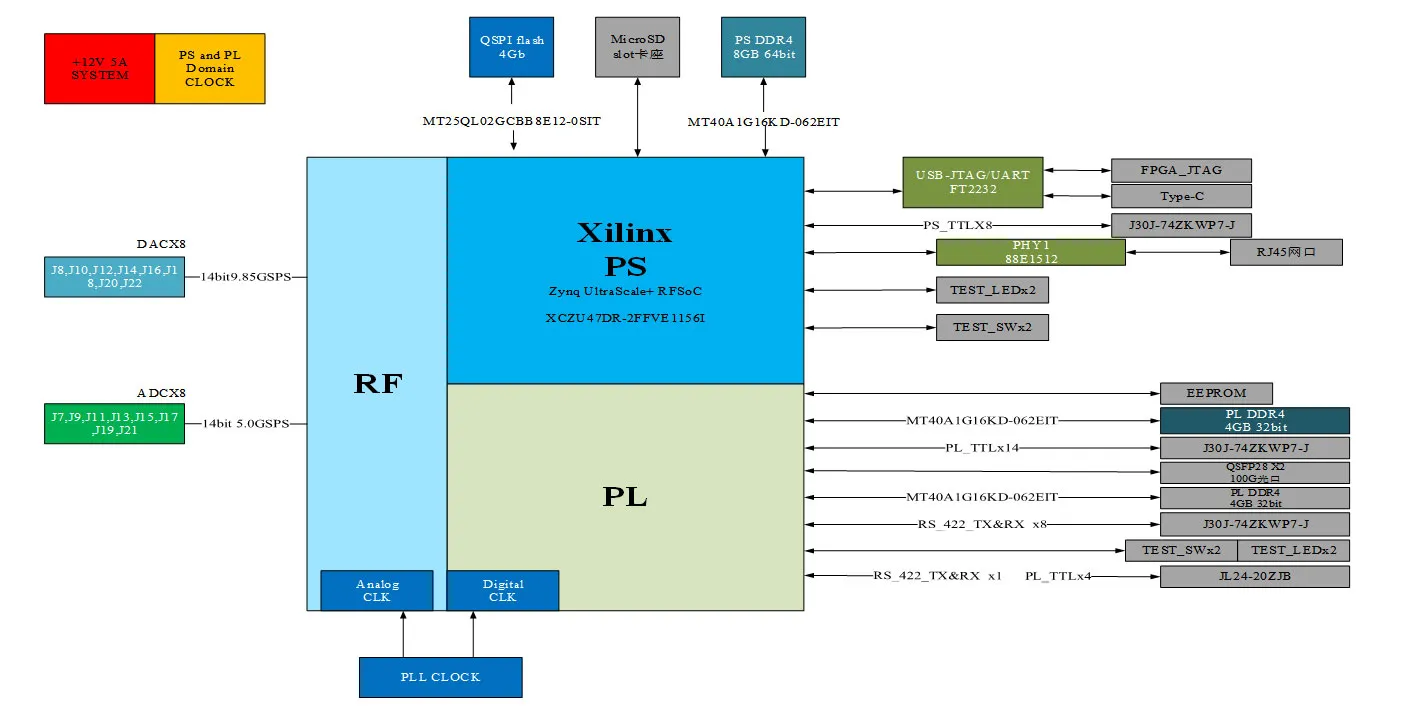

Архитектура продукта
Параметры продукта
| Модель продукта: 47DR_8T8R_VNX_V2 | Количество каналов: 8 передающих, 8 принимающих |
| Модель основного чипа: XCZU47DR-2FFVE1156l | Радиочастота: DC-6ГГц |
| Серия основного чипа: Zynq UltraScale+RFSoC | Частота дискретизации АЦП: 5,0 Гвыборок/с |
| ARM: четырехъядерный Cortex-A53, двухъядерный Cortex-R5 | Частота дискретизации ЦАП: 9,85 Гвыборок/с |
| Логические ячейки системы (K): 930 | Изоляция между каналами: >65 дБ |
| DSP-блоки: 4272 | Разрядность АЦП: 14 бит |
| Общая блочная память (Мб): 38 | Разрядность ЦАП: 14 бит |
| PCIe: Gen3x16/Gen4x8/CCIX×2 | Выходная мощность ЦАП: -10 дБм (тип.) |
| GTY:8 | SFDR: 65 дБн при типичных условиях |
| QSPI Flash: 4 Гбит | Размеры: 230 мм*180 мм |
| Поддержка: вход/выход тактового сигнала 10МГц/100МГц | Питание: 12 В постоянного тока |
| Память: PS 4xDDR4 (8 ГБ, 64 бит, 2400 МТ/с) | PL 2xDDR4 (4 ГБ, 32 бит, 2400 МТ/с) |
| Интерфейс PL:
√ 8-канальный порт АЦП (12-бит, 4.096 Гвыб/с) √ 8-канальный порт ЦАП (14-бит, 6.6 Гвыб/с) √ 2 оптических порта QSFP28 100G √ Интерфейс 18&PLTTL J30]-74ZKWP7-J √8xR5422 JL24-20ZB интерфейс |
Интерфейсы PS:
√ 2xQSPlflash (256 МБ, 8 бит) для хранения конфигурационных файлов √ 1x10/100/1000 Ethernet RGMII (RJ45) сетевой порт √ 1xUSB JTAG/UART отладочный интерфейс √ 1xFPGA JTAG отладочный интерфейс √ 1x Карта памяти Mier9 sD √8xPS TTU30J-74ZKWP7-интерфейс |
| Диапазон: ±0,5 дБ (однотональный сигнал 3 ГГц, после калибровки) | Фаза: ±2° (3 ГГц, один тон, после калибровки) |
