47DR_8T8R_VNX_V1
Описание продукта Цифровая матричная плата 47DR_8T8R_VNX_V1 использует XCZU47DR в качестве основного контроллера для создания системы, реализующей передачу, сбор и управление сигналами 8T8R, а также достаточное количество высокоскоростных периферийных интерфейсов. Особенности продукта Поддержк...
Описание
маркер
Описание продукта
Цифровая матричная плата 47DR_8T8R_VNX_V1 использует XCZU47DR в качестве основного контроллера для создания системы, реализующей передачу, сбор и управление сигналами 8T8R, а также достаточное количество высокоскоростных периферийных интерфейсов.
Особенности продукта
Поддержка 8 передач и 8 приемов
Поддержка прямого радиочастотного сбора данных DC-6 ГГц
Поддержка каскадирования между платами
Направления применения
радиолокация, связь, радиоэлектронная борьба и другие области.
Сопутствующие аксессуары
Проект тестирования одного тона, проект тестирования обратной связи, проект тестирования синхронизации.

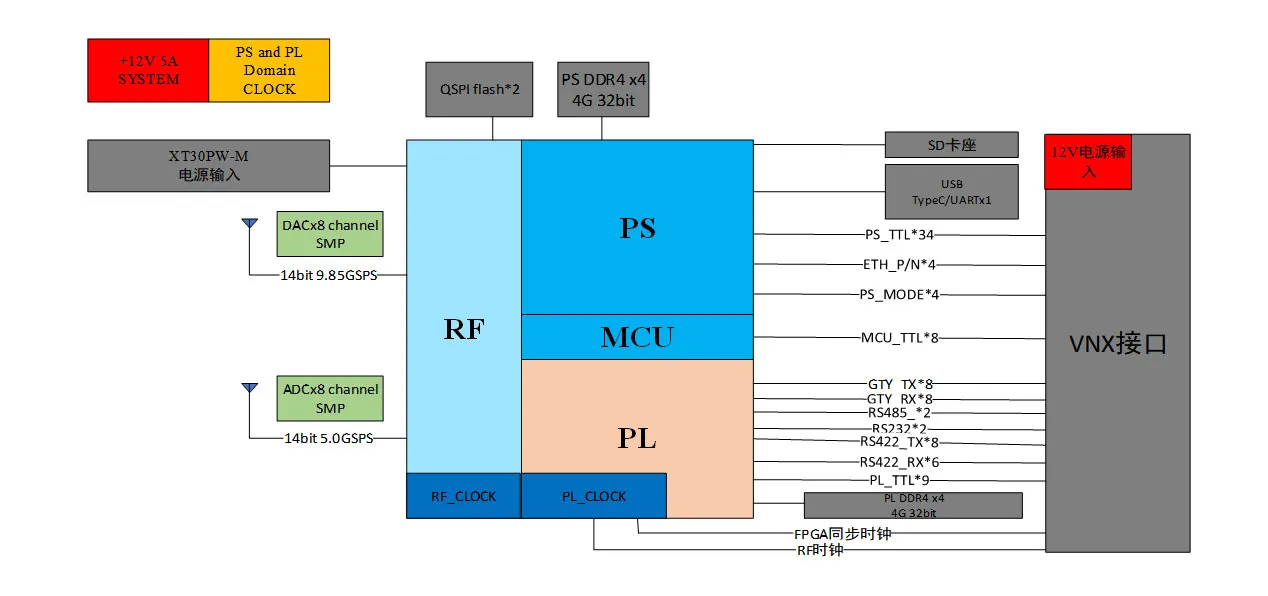

Архитектура продукта
Параметры продукта
| Модель продукта: 47DR_8T8R_VNX_V1 | Количество каналов: 8 передающих, 8 принимающих |
| Модель основного чипа: XCZU47DR-2FFVE1156l | Радиочастота: DC-6ГГц |
| Серия основного чипа: Zynq UltraScale+RFSoC | Частота дискретизации АЦП: 5,0 Гвыборок/с |
| ARM: четырехъядерный Cortex-A53, двухъядерный Cortex-R5 | Частота дискретизации ЦАП: 9,85 Гвыборок/с |
| Логические ячейки системы (K): 930 | Изоляция между каналами: >65 дБ |
| DSP-блоки: 4272 | Разрядность АЦП: 14 бит |
| Общая блочная память (Мб): 38 | Разрядность ЦАП: 14 бит |
| PCIe: Gen3x16/Gen4x8/CCIX×2 | Выходная мощность ЦАП: -10 дБм (тип.) |
| GTY:8 | SFDR: 65 дБн при типичных условиях |
| UltraRAM (МБ): 22.5 | Интерфейс MCU: 8xTTL |
| QSPI Flash: FPGA 2 ГБ (Nor flash, 8 бит) | Размеры: 124*225 мм |
| Поддержка: вход/выход тактового сигнала 10МГц/100МГц | Питание: 12 В постоянного тока |
| Память: PS 4x DDR4 (4 ГБ, 32 бит, 3200 МТ/с) | PL4x DDR4 (4 ГБ, 64 бит, 3200 МТ/с) |
| Интерфейс PL:
√8x GTY (выход), 8x GTY (вход) √2x RS485, 2x RS232 √8x RS422 (выход), 6x RS422 (вход) √ 9xTTL, 1xFPGA синхронный тактовый сигнал, 1x RF тактовый сигнал √ 1x вход питания √ XT30PW-M (интерфейс питания) |
Интерфейсы PS:
√ 1x слот для SD-карты √ 1xType-C √ 34x TTL 4x 10/100/1000 Ethernet RGMII (RJ45) сетевые порты √ 4x переключателя режимов |
| Диапазон: ±0,5 дБ (однотональный сигнал 3 ГГц, после калибровки) | Фаза: ±2° (3 ГГц, один тон, после калибровки) |
