47DR_4T4R_TESCOM_V1
Описание товара: Плата цифрового массива 47DR_4T4R_TESCOM_V1, использующая XCZU47DR в качестве основного контроллера, оптимизирует тактовые характеристики, а также фазовый шум, внутриимпульсное отношение сигнал/шум, SFDR и показатели межканальной изоляции для приложений радиолокации. Плата име...
Описание
маркер
Описание товара:
Плата цифрового массива 47DR_4T4R_TESCOM_V1, использующая XCZU47DR в качестве основного контроллера, оптимизирует тактовые характеристики, а также фазовый шум, внутриимпульсное отношение сигнал/шум, SFDR и показатели межканальной изоляции для приложений радиолокации. Плата имеет богатые периферийные интерфейсы, отличную межканальную согласованность и поддерживает каскадное использование нескольких плат, что имеет выдающиеся преимущества в приложениях цифровой связи с большой пропускной способностью.
Особенности продукта:
Поддерживает 4 передатчика и 4 приемника
Поддержка прямого источника радиочастотного сигнала DC-6 ГГц
Поддерживает высокоскоростную передачу данных
2X оптические порты QSFP28 100G
Поддержка каскадирования между платам
Направление применения:
Основные области применения: цифровые радары с массивами; радары MIMO; разведка с массивами; симуляторы связи/радаров и т.д.

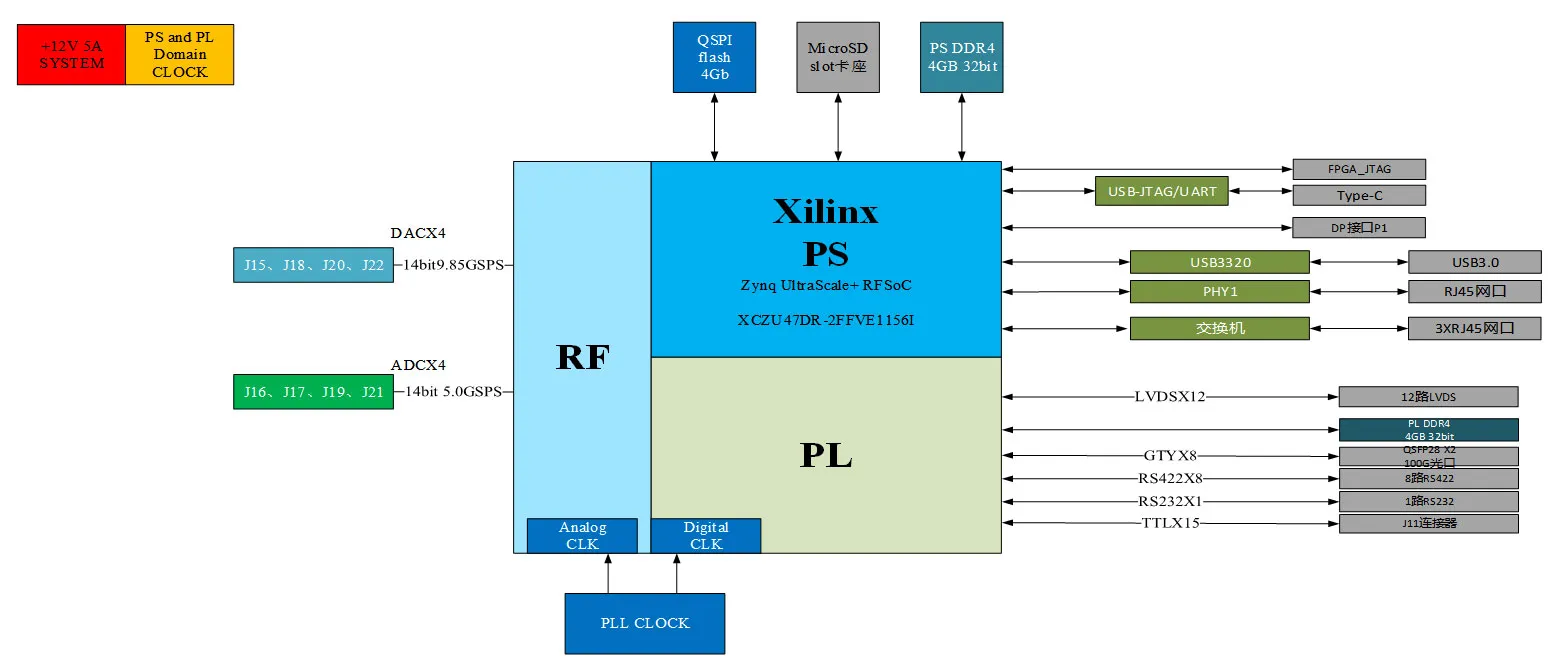

Архитектура продукта
Параметры продукта
| Номер модели: 47DR_4T4R_TESCOM_V1 | Количество проходов: 4 исходящих и 4 входящих |
| Модель основной микросхемы: XCZU47DR-2FFVE11561 | Частота радиочастот: DC-6GHz |
| Основное семейство микросхем: Zynq UltraScale+RFSoC | Частота дискретизации АЦП: 5.0GSPS |
| ARM: четырехъядерный Cortex-A53, двухъядерный Cortex-R5 | Частота дискретизации ЦАП: 9.8GSPS |
| System Logic Cells(K):930 | Межканальная изоляция: >65 дБ |
| DSP Slices:4,272 | Разряды АЦП: 14 бит |
| Total Block RAM(Mb):38 | Разряды ЦАП: 14 бит |
| PCle:Gen3x16/Gen4x8/CCIX×2 | Выходная мощность ЦАП: -10 дБм@тыс. |
| GTY:8 | SFDR:75dBc@typ |
| QSPI Flash:DSP 1Gb(Nor flash,8bit)FPGA 2Gb(Nor flash,8bit) | Размер: 225 мм x 205 мм |
| Поддержка: ввод/вывод тактовой частоты 10 МГц/100 МГц | Источник питания: 12 В постоянного тока |
| Внутренняя память: PS: 2x DDR4(4GB, 32bit, 3200MT/5)
PL: 2x DDR⁴(4GB, 32bit, 3200MT/S) |
|
| Периферийные интерфейсы:
√4x10/100/1000 Ethernet √ 1x отладочный интерфейс USB_JTAG/UART √ 1x карта MicroSD √2x оптические порты QSFP28100G √8x RS422 (4 пары дифференциальных выходов, 4 пары дифференциальных входов), 1x RS232 (1 выход, √ 1 вход), 15xTTL, 12x LVDS |
|
| Амплитуда: ±0,4 дБ (монофонический режим 3 ГГц, калиброванный) | Фаза: ±2° (3 ГГц моно, калиброванная) |
