47DR_4T4R_SCSZSF3
Описание продукта 47DR_4T4R_SCSZSF3 цифровой массив платы, используя XCZU47DR в качестве основного контроллера, для достижения 4-излучающих и 4-принимающих сигнал передачи, сбора и управления, построить богатство периферийных высокоскоростных интерфейсов, для достижения платформы обработки дан...
Описание
маркер
Описание продукта
47DR_4T4R_SCSZSF3 цифровой массив платы, используя XCZU47DR в качестве основного контроллера, для достижения 4-излучающих и 4-принимающих сигнал передачи, сбора и управления, построить богатство периферийных высокоскоростных интерфейсов, для достижения платформы обработки данных и вычислительной мощности.
Особенности продукта
Поддержка 4 передатчиков и 4 приемников
Поддержка DC-6GHz RF прямого приобретения
Поддержка высокоскоростного диска для потоковой передачи данных, 1 канал 100G оптический порт, 2 канала 10G оптический порт
Направление применения
Радар, связь, электронное противодействие и другие области.
Соответствующие аксессуары
Проект однотонального теста, проект шлейфового теста, проект синхронного теста.

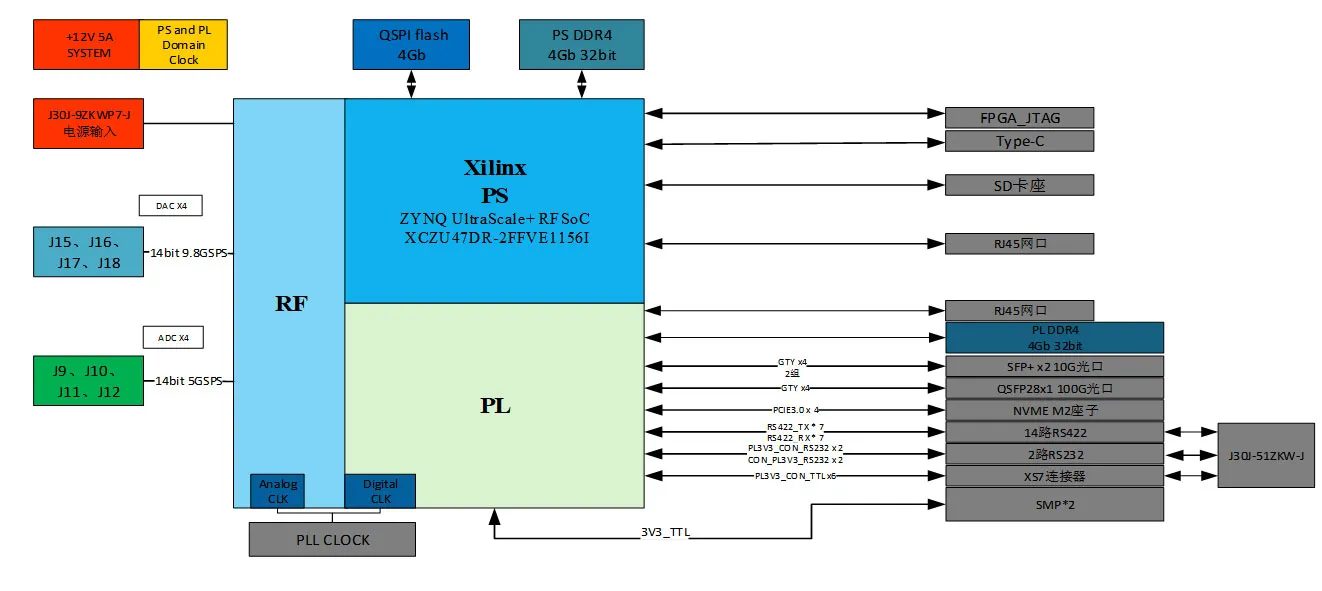

Архитектура продукта
Параметры продукта
| Номер модели: 47DR_4T4R_SCSZSF3 | Количество каналов: 4 передатчика и 4 приемника |
| Модель основного чипа: XCZU47DR-2FFVE1156l | Частота радиочастот: DC-6 ГГц |
| Семейство основных микросхем: Zynq UltraScale+RFSoC | Частота дискретизации АЦП: 5.0GSPS |
| ARM: четырехъядерный Cortex-A53, двухъядерный Cortex-R5 | Частота дискретизации ЦАП: 9.8GSPS |
| System Logic Cells(K):930 | Изоляция между каналами: >60 дБ |
| DSP Slices:4,272 | Разрядность АЦП: 14 бит |
| Total Block RAM(Mb):38 | Количество бит ЦАП: 14 бит |
| PCle:Gen3x16/Gen4×8/CCIX×2 | Выходная мощность ЦАП: -10dBm@typ |
| GTY:8 | SFDR:70dBc@typ |
| QSPI Flash:2Gb | Размер :210*200 мм |
| Поддержка :10MHz/100MHz вход/выход часов | Питание :12VDC |
| Внутренняя память: PS 2x DDR4(4GB, 32bit, 2400MT/S) PL 2x DDR4(4GB, 32bit, 2400MT/S) | |
| Интерфейс PL: | Интерфейс со стороны PS: |
| √ 1x10/100/1000 Ethernet RGMII (RJ45) сетевой порт
√ 1x NVME M.2 интерфейс расширения жестких дисков √ 1xQSFP28100G оптический порт √ 2x оптический порт SFP+10G √ 1xJ30J-51ZKW-J |
√2xQSPI flash(128MB,8bit)
√ 1x Type-C √ 1×SD Бут √ 1×10/100/1000 EthernetRGMII(RJ45) сетевой порт √ 1xUSB_JTAG/UART отладочный интерфейс |
| Амплитуда :±0,5 дБ (однотональный сигнал 3 ГГц, после калибровки) | Фаза :±3° (однотональный сигнал 3 ГГц, после калибровки) |
