47DR-4T8R_LBV
Описание продукта Плата цифрового массива 47DR_4T8R_LBV, использующая XCZU47DR в качестве основного контроллера, оптимизирующая тактовые характеристики, оптимизирующая фазовый шум, внутриимпульсное отношение сигнал/шум, SFDR и индекс изоляции каналов для радиолокационных приложений; реализующа...
Описание
маркер
Описание продукта
Плата цифрового массива 47DR_4T8R_LBV, использующая XCZU47DR в качестве основного контроллера, оптимизирующая тактовые характеристики, оптимизирующая фазовый шум, внутриимпульсное отношение сигнал/шум, SFDR и индекс изоляции каналов для радиолокационных приложений; реализующая передачу, прием и управление 4 излучающими и 8 принимающими сигналами, а также построение периферийных высокоскоростных интерфейсов в соответствии с требованиями, реализующая обработку данных и вычислительные возможности платформы.
Особенности продукта
Поддержка 4 передатчиков и 8 приемников
Поддержка прямого приема радиочастот DC-6 ГГц
Поддержка высокоскоростного диска для потоковой передачи данных
1 канал оптического порта 100G, 1 канал интерфейса расширения жестких дисков NVMe
Поддержка межплатного каскадирования
Направление применения
Цифровой радар массива, связь, обнаружение массива.
Вспомогательные аксессуары
Проект однотонального тестирования, проект шлейфового тестирования, проект синхронного тестирования.

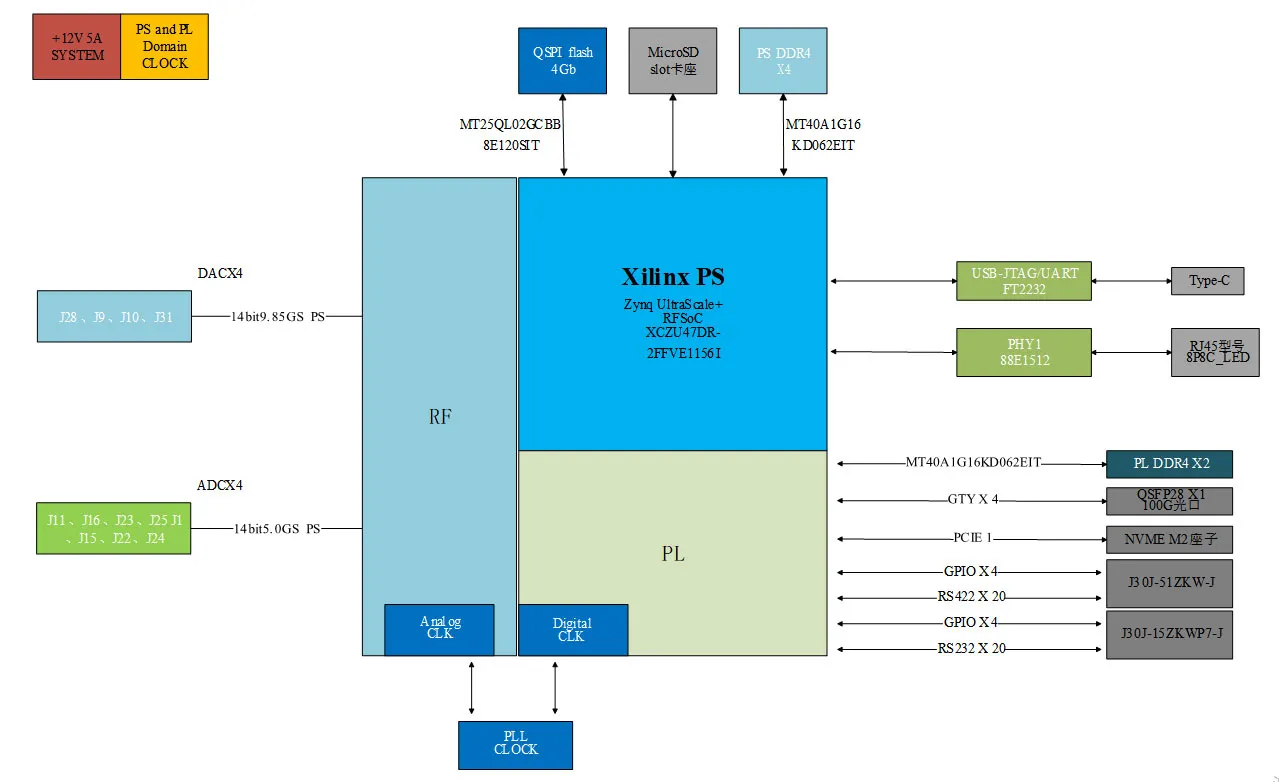

Архитектура продукта
Параметр продукта
| Номер модели: 47DR_4T8R_LBV | Количество каналов: 4 передатчика и 8 приемников |
| Модель основного чипа: XCZU47DR-2FFVE11561 | Частота радиочастот ：DC-6 ГГц |
| Семейство основных микросхем: Zynq UltraScale+RFSoC | Частота дискретизации АЦП: 5.0GSPS |
| ARM: четырехъядерный Cortex-A53, двухъядерный Cortex-R5 | Частота дискретизации ЦАП: 9.8GSPS |
| System Logic Cells(K):930 | Изоляция между каналами: ≥ 60 дБ |
| DSP Slices:4,272 | Количество бит АЦП: 14 бит |
| Total Block RAM(Mb):38 | Количество бит ЦАП: 14 бит |
| PCle:Gen3x16/Gen4×8/CCIX×2 | Выходная мощность ЦАП: -10dBm@typ |
| GTY:8 | SFDR:≥65dBC |
| QSPI Flash:4Gb | Размер :200мм×180мм |
| Поддержка :10MHz/100MHz вход/выход часов | Питание :28VDC |
| Интерфейс конца PL:
√ 1xQSFP28100G оптический интерфейс √ 1xNVME M.2 HDD интерфейс расширения √ 20xRS422 интерфейс √ 4xGPIO интерфейс √ 2x RS232 интерфейс |
Интерфейс стороны PS:
√ 2xQSPI flash(256MB,8bit) √ 1x10/100/1000 Ethernet сетевой порт √ 1x USB JTAG/UART отладочный интерфейс √ 1xMircro SD карта √ 4xGPIO (Примечание: совместно использовать 1xJ30J-51ZKW-J интерфейс) |
| Внутренняя память: PS 4x DDR4(4GB, 32bit, 2400MT/s) PL 2x DDR4(4GB, 32bit, 2400MT/s) Амплитуда: ±0.5 мм, ±0.5 мм, ±0.5 мм. | |
| Амплитуда: ±0,5 дБ (3 ГГц моно, после калибровки) | Фаза: ±2° (3 ГГц моно, после калибровки) |
