Плата обработки и сбора базовых сигналов RTSD2501
Описание продукта: В этом модуле используются чипы AMD RFSOC XCZU47DR-2FFVE1156I и VirtexUltraScale+ XCVU13P-FHGB2104, а также сопроцессорный модуль NVIDIA ORIN AGX для реализации платы обработки и сбора базовых сигналов с 8-канальным сбором данных АЦП и 8-канальным выходом ЦАП, поддерживающей...
Описание
маркер
Описание продукта:
В этом модуле используются чипы AMD RFSOC XCZU47DR-2FFVE1156I и VirtexUltraScale+ XCVU13P-FHGB2104, а также сопроцессорный модуль NVIDIA ORIN AGX для реализации платы обработки и сбора базовых сигналов с 8-канальным сбором данных АЦП и 8-канальным выходом ЦАП, поддерживающей вход внешнего тактового сигнала.
Особенности продукта:
Поддержка 8 передач и 8 приемов
Поддержка высокоскоростного потокового диска
Обеспечивает высокоскоростную передачу сигнала и функцию хранения данных
Направления применения:
Применяется для обнаружения и распознавания радиолокационных целей, извлечения признаков сложных сигналов, вывода и развертывания глубокого обучения, слияния данных в реальном времени и проверки алгоритмов моделирования.
Сопутствующие аксессуары:
Проект тестирования одного тона, проект тестирования обратной связи, проект тестирования синхронизации.

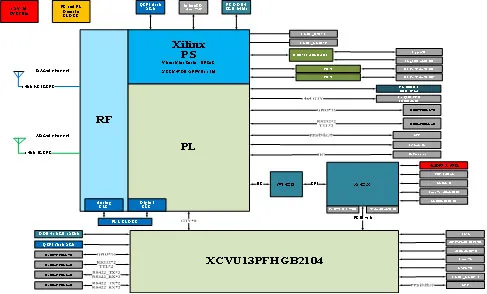

Архитектура продукта:
Параметры продукта:
| Модель продукта: Плата сбора и обработки базового сигнала RTSD2501 | Количество каналов:8 передатчиков 8 приёмников |
| Модель основного чипа:RFSOC XCZU47DR\Jetson AGX Orin\VirtexUltraScale+VU13P | Радиочастота:DC-6GHz |
| RFSOC XCZU47DR | |
| Частота дискретизации ЦАП:9.85GSPS | Частота дискретизации АЦП: 5 Гвыб/с |
| GTY：8 | DDR на стороне PL: две группы 32-битных DDR4, 4 ГБ |
| DDR на стороне PS: DDR4, 64 бит, 8 ГБ | QSPI flash: 8 бит |
| SFDR:70dBc@typ | Изоляция между каналами: 65 дБ |
| Разрядность ЦАП:14bit | Разрядность АЦП: 14 бит |
| Согласованность амплитуды:0.1dB | Фазовая когерентность: ± 0,1° |
| Частота вывода ЦАП：-8dBm | |
| Интерфейсы PS:
2 порта Gigabit Ethernet; 1 слот для TF-карты; 1 порт USB JTAG |
Интерфейс на стороне PL: зарезервированы 422, несколько GPIO;
PCIE GEN3 x8 между PL и AGX, общая скорость передачи не менее 3 Гбит/с. |
| Jetson AGX Orin | |
| Производительность ИИ: 248 TOPS | Видеопамять: 64 ГБ 256-бит LPDDR5 204,8 ГБ/с |
| Память: 64 ГБ eMMC 5.1 | |
| Периферийные интерфейсы:
Разработан с режимом восстановления для обновления системы одним нажатием; Внешний порт Display Port; Внешний интерфейс USB3.0; |
Периферийный гигабитный Ethernet: 1 канал.
Периферийный интерфейс USB OTG Возможность расширения WIFI |
| VirtexUltraScale+ VU13P | |
| DSP-срезы: ≥12000
QSPI-флеш: 4-битный |
GTY:76 |
| Периферийные интерфейсы:
USB JTAG 1 шт 2-канальный 100G оптоволоконный кабель |
Поддержка двух NVMe-накопителей
Имеется порт для подключения GPS-модуля |
