Высокоскоростной сбор и хранение данных: Прямая запись FPGA в NVMe SSD (двухдисковый отсек)
Описание продукта: Высокоскоростной сбор и хранение данных с прямой записью FPGA на NVMe SSD (двухдисковый) состоит из XCZU7EV, высокоскоростной буферной памяти DDR4, аппаратного ядра PCI-e Gen3, высокоскоростного интерфейса NVMe и высокоскоростного оптического порта QSFP28 100 Гбит/с. Он може...
Описание
маркер
Описание продукта:
Высокоскоростной сбор и хранение данных с прямой записью FPGA на NVMe SSD (двухдисковый) состоит из XCZU7EV, высокоскоростной буферной памяти DDR4, аппаратного ядра PCI-e Gen3, высокоскоростного интерфейса NVMe и высокоскоростного оптического порта QSFP28 100 Гбит/с. Он может осуществлять хранение и воспроизведение данных, собранных АЦП, в режиме реального времени, а также принимать информацию управления хранением и передавать информацию о состоянии хранения через сетевой порт.
Особенности продукта:
Большая емкость хранения 4 ТБ, высокопроизводительный стек протоколов NVMe и PCIe 3.0, реализованный на логике FPGA, высокоскоростной доступ, одна плата поддерживает стабильную скорость последовательного чтения/записи 3 ГБ/с.
Один оптический порт 100G, четыре оптических порта 10G для реализации хранения и воспроизведения данных, собранных АЦП, в режиме реального времени, а также для приема информации управления хранением и обратной связи о состоянии хранения через сетевой порт.
Направления применения:
Потоковая запись необработанных данных после сбора АЦП-сигналов в радиолокации, связи и противодействии, или потоковая запись предварительно обработанных данных.
Сопутствующие аксессуары:
Поддержка расширения скорости, скорость хранения в реальном времени на выбор: 6 ГБ/с, 12 ГБ/с, 18 ГБ/с, 24 ГБ/с, 30 ГБ/с.

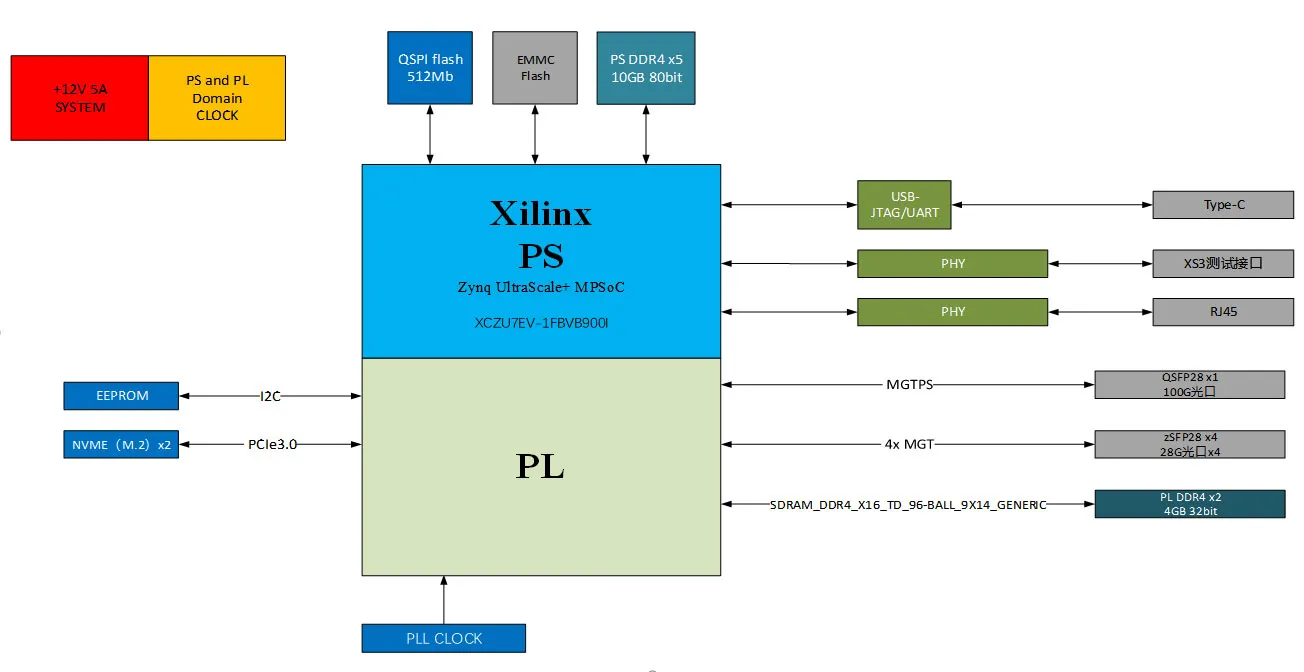

Архитектура продукта
Параметры продукта:
| Модель продукта: Высокоскоростной сбор и хранение данных FPGA с прямой записью на NVMe SSD (два диска) | Скорость чтения/записи: стабильная скорость 3 ГБ/с |
| Модель основного чипа:XCZU7EV-1FBVB900I | Скорость обратного чтения сетевого порта на ПК: гигабитная |
| Серия основного чипа:ZYNQ UltraScale+ MPSoC | ARM: четырехъядерный Cortex-A53, двухъядерный Cortex-R5F |
| PCIe：Gen3 x16 x2 | Логические элементы системы (K): 504 |
| QSPI Flash：512Mb
Память:PS 5x DDR4(10GB,80bit) PL 2x DDR4(4GB,32bit) |
DSP-срезы: 1728
Общая блочная ОЗУ (Мбит): 11 |
| Размер:160mm*100mm | Питание:12VDC |
| Интерфейсы PS:
1x QSPI flash (64 МБ, 8 бит) 1x EMMC flash 2x сетевых порта Ethernet 10/100/1000 Включает 1 порт RJ45, 1 общий тестовый интерфейс XS3
|
Интерфейсы на стороне PL:
1x оптический порт QSFP28 100G 4x оптических порта SFP+ 10G 2x интерфейса NVME (скорость чтения 3200 МБ/с; скорость записи 1200 МБ/с) 1x J30J-9ZKWP7-J (интерфейс питания) 1x J30JZLN25ZKWA000 (тестовый интерфейс XS3) Включает 1 порт RJ45, 1 общий тестовый интерфейс XS3 |
